Amplificador Audio 100W F.E.T

Circuito electronico

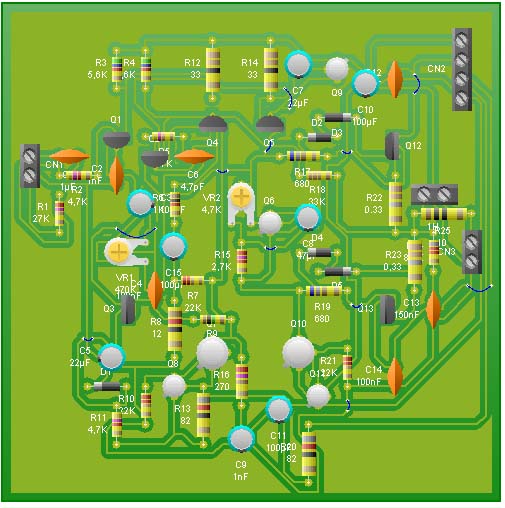

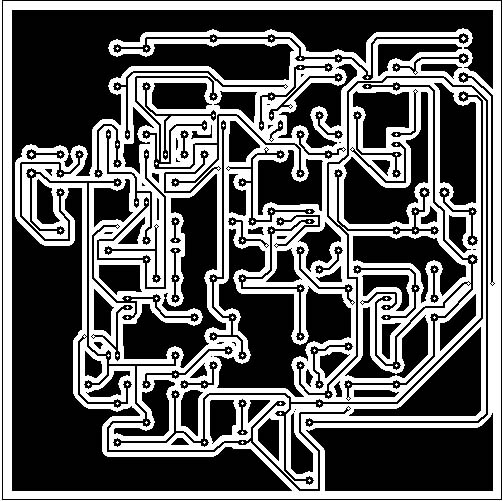

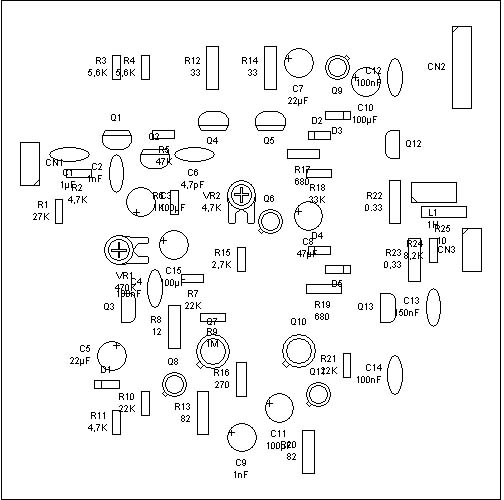

amplificador pcbamplificador pcbamplificador pcb

Este diseño utiliza dos transistores tecnología V-MOSFET como etapa de salida, entregando 100W a su salida, sobre una carga de 4 Ω. Es muy importante que los transistores de la etapa de salida este bien refrigerada.

Para esta etapa se deben usar dos Fuentes de alimentación simétricas, como el modelo F.A. simétrica no estabilizado que encontrareis en el apartado fuentes de alimentación.

Alimentación :

  • V max: simétrica +/- 65V DC
  • V max: simétrica +/- 60V DC
  • I  max: 6A para +/- 65V
  • I  max: 5A para +/- 60V

Componentes:

R1 27 kΩ C1 1 µF 63V D1 1N759A zener 12V 0.5W
R2 4.7 kΩ C2 1nF 100V D2 1N4738AT zener 8.2V 1W
R3 5.6 kΩ C3 100 µF 16V D3 1N4738AT zener 8.2V 1W
R4 5.6 kΩ C4 100 nF 100V D4 1N4738AT zener 8.2V 1W
R5 47 kΩ C5 22 µF 16V D5 1N4738AT zener 8.2V 1W
R6 1 kΩ C6 4.7 pF cerámico Q1 BC547
R7 22 kΩ
C7 22 µF 16V
Q2 BC547
R8 12 Ω C8 47 µF 16V Q3 2N5460
R9 1 MΩ C9 1nF 100V Q4 MPSA93
R10 22 kΩ C10 100 µF 100V Q5 MPSA93
R11 4.7 kΩ C11 100 µF 100V Q6 BC182
R12 33 Ω C12 100 nF  250V Q7 MPSA43
R13 82 Ω C13 150 nF 100V Q8 BC182
R14 33Ω C14 100 nF  250V Q9 BC212
R15 2.7 kΩ C15 100 µF 35V Q10 MPSA43
R16 270 Ω   Q11 BC182
R17 680 Ω   Q12 2SK134 ó 2SK135
R18 33 kΩ L1 20 vueltas 0.6mm sobre R25 Q13 2SJ49 ó 2SJ50
R19 680 Ω
R20 82 Ω
R21 22 kΩ
R22 0.33 Ω 5W
R23 0.33 Ω 5W
R24 8.2 kΩ
R25 10 Ω 1W
TR1 470 Ω  potenciómetro
TR2 4.7 kΩ  potenciómetro
