Amplificador audio 100 W

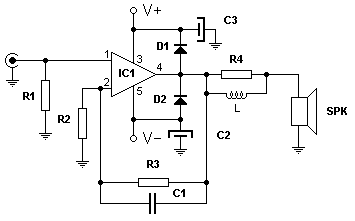

Circuito electronico

Prácticamente todo el amplificador en si es el circuito integrado LM12CLK el cual es un amplificador operacional de potencia. El mismo permite hacer una etapa de salida que opere en impedancias de

incluso 2 Ω   y obtener así 150W de potencia. Por seguridad y estabilidad del sistema decidimos hacerlo funcionar con altavoces de 4 Ω   con lo que obtendremos una potencia RMS de 100W.

La bobina L en la salida esta formada por 14 vueltas de alambre nº 18 sobre aire de 1 pulgada.

Dado su extraño valor la resistencia de 1.1 kΩ   debe ser de precisión. En tanto la resistencia en la salida (en paralelo con la bobina) debe ser de al menos 2W de potencia.

Los condensadores electrolíticos deben ser de 50V o de 63V.

Alimentación :

  • V max: simétricos +/- 24V DC
  • I  max: 5A

Componentes:

R1 1 kΩ C1 2.7 nF D1 6A2
R2 1.1 kΩ C2 4700 µF D2 6A2
R3 3.3 kΩ C3 4700 µF IC1 LM12CLK
R4 2.2 Ω  SPK altavoz 4 Ω
