Amplificador audio 20 W x 2

Amplificador audio 20 W x 2

Este amplificador proporciona dos canales de potencia de hasta 20 vatios reales a partir de dos entradas de línea.

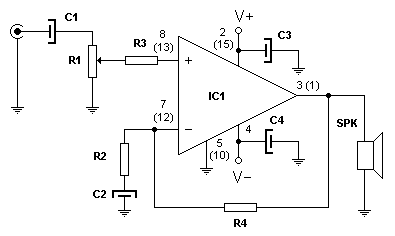

En el plano se observa sólo una de las etapas del sistema dado que en todo circuito estéreo ambos canales son exactamente iguales. Los números entre paréntesis representa el equivalente del terminal para el segundo canal. El corazón de este proyecto es un circuito de la firma National Semiconductors, el LM1876, el cual dispone en su pastilla de dos amplificadores operacionales de potencia con funciones de mute (silenciar) y stand-by (desconectar), las cuales no hemos implementado en este diseño para simplificarlo al máximo. La señal entrante, luego de ser acondicionada y nivelada, ingresa al amplificador por su entrada no inversora. A la salida de éste parte de la señal resultante es reinsertada al amplificador por su terminal inversora para formar la red de realimentación. Dado que el circuito está internamente balanceado cuando trabaja con fuente partida no es necesario instalar el condensador de BootStrap en la salida.

Disipador de calor:

Pieza clave en todo sistema de audio, el disipador debe ser de medidas generosas para disipar el calor generado.

Alimentación :

  • V max: simétrica +/- 28V DC
  • I  max: 2A

Componentes:

R1 100 kΩC1 1 µF IC1 LM1876
R2 1 kΩC2 10 µF SPK altavoz 8 Ω
R3 1 kΩC3 10000 µF
R4 20 kΩC4 10000 µF
