Amplificador audio 260 W

Amplificador audio 260 W

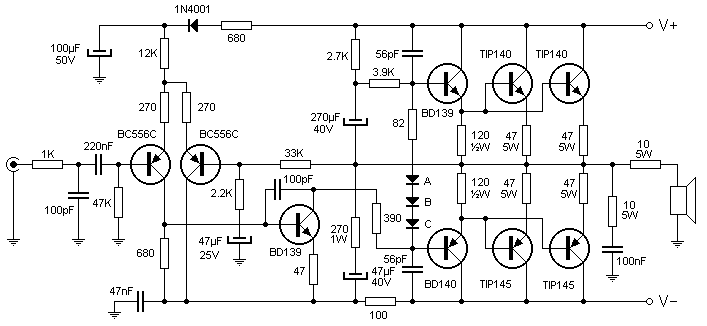

Utiliza transistores complementarios para lograr así la potencia deseada. Todos los transistores, exceptuando los BC556 deben ser montados sobre el disipador térmico, el cual debe ser uno de los laterales de la caja. Los diodos marcados como A, B y C son 1N4001 y deben ser montados también sobre el disipador de calor pero con grasa térmica. La entrada debe ser línea de 1Vpp estándar.

Alimentación :

  • V max: simétricos +/- 45 V DC
  • I  max: 10A
