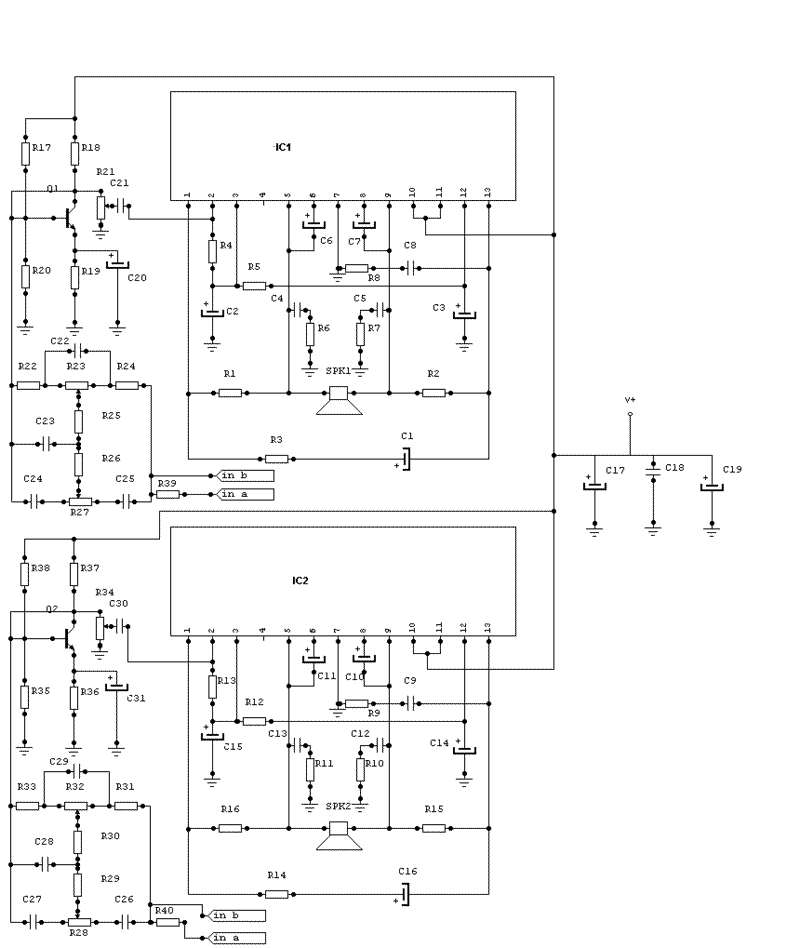

Amplificador audio 70 W x 2 ecualizado

Amplificador audio 70 W x 2 ecualizado



Para este amplificador se usa el TDA1510 en modo puente para cada canal.

La fuente es común para ambas etapas. El amplificador también incluye un ecualizador

Alimentación :

  • V max: simple 15V DC
  • I  max: 10A

Componentes:

R1 100 kΩ R21 100 kΩ pot. C1 4.7 µF C21 0.22 µF Q1 BC548
R2 100 kΩ R22 8.9 kΩ C2 47 µF C22 0.047 µF Q2 BC548
R3 2.2 k Ω R23 100 kΩ pot. C3 100 µF C23 1 µF IC1 TDA1510
R4 100 kΩ R24 6.9 kΩ C4 0.1 µF C24 2.2 µF IC2 TDA1510
R5 100kΩ R25 33 kΩ C5 0.1 µF C25 2.2 µF SPK 1 altavoz 4 Ω
R6 4.7 Ω R26 4.7 kΩ C6 100 µF C26 2.2 µF SPK 2 altavoz 4 Ω
R7 4.7 Ω R27 100 kΩ pot. C7 100 µF C27 2.2 µF
R8 680 Ω R28 100 kΩ pot. C8 330 pF C28 1 µF
R9 680 Ω R29 4.7 kΩ C9 330 pF C29 0.047 µF
R10 4.7 Ω R30 33 kΩ C10 100 µF C30 0.22 µF
R11 4.7 Ω R31 6.9 kΩ C11 100 µF C31 47 µF
R12 100 kΩ R32 100 kΩ pot. C12 0.1 µF
R13 100 kΩ R33 8.9 kΩ C13 0.1 µF
R14 2.2 kΩ R34 100 kΩ pot. C14 100 µF
R15 100 kΩ R35 1 kΩ C15 47 µF
R16 100 kΩ R36 1 kΩ C16 4.7 µF
R17 180 kΩ R37 3.9 kΩ C17 100 µF
R18 3.9 kΩ R38 180 kΩ C18 0.1 µF
R19 1 kΩ R39 22 kΩ C19 4700 µF
R20 1 kΩ R40 22 kΩ C20 47 µF
