Amplificador audio 90 W

Amplificador audio 90 W

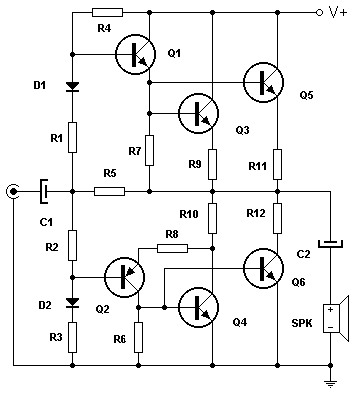

Utilizando solo cuatro transistores en configuración semi-complementaria este amplificador puede entregar 90W de potencia sobre una carga

de 4 Ω .

La etapa de entrada esta formada por dos drivers de corriente que excitan directamente a los pares de transistores de la etapa de salida. Estos últimos (los 2N3055) deben ser montados sobre generosos disipadores de calor a fin de preservar la vida útil de dichos dispositivos. Al ser alimentado por una fuente simple (de 80Vcc) a la salida de la etapa final, antes del altavoz, se debe colocar un condensador que bloquee el paso a la corriente continua y solo deje pasar la señal de audio.

Alimentación:

  • V max: simple 80V DC
  • I  max: 2A

Componentes:

R1 47 Ω C1 1 µF D1 1N4001
R2 47 Ω C2 4700 µF D2 1N4001
R3 2.2 k Ω  Q1 2N3904
R4 2.2 k Ω  Q2 2N3906
R5 470 Ω  Q3 2N3055
R6 47 Ω  Q4 2N3055
R7 100 Ω  Q5 2N3055
R8 15 Ω  Q6 2N3055
R9 0.33 Ω  SPK altavoz 4 Ω
R10 0.33 Ω
R11 0.33 Ω
R12 0.33 Ω
