Amplificador de video

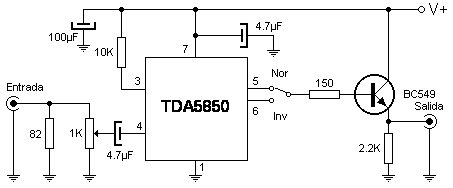

El circuito integrado actúa como amplificador e incorpora dentro de su encapsulado los componentes necesarios para efectuar la inversión de la señal. Así, sólo resta dar una última amplificación a la señal, función depositada en el transistor BC549, desarrollado para usos generales, en baja potencia y con muy poco ruido.

Para obtener una señal cuya imagen sea estable hay que colocar un condensador de 4.7 µF en paralelo con la alimentación del circuito integrado.. Dicho condensador deberá estar situado lo mas cerca posible del chip.

Recuerde que los cables de entrada y salida de señal deben ser apantallados para evitar que el sistema capte ruidos.

Alimentación:

• V max: simple 9 V DC
• I  max: 0.4A
