Amplificador para detector infarrojos

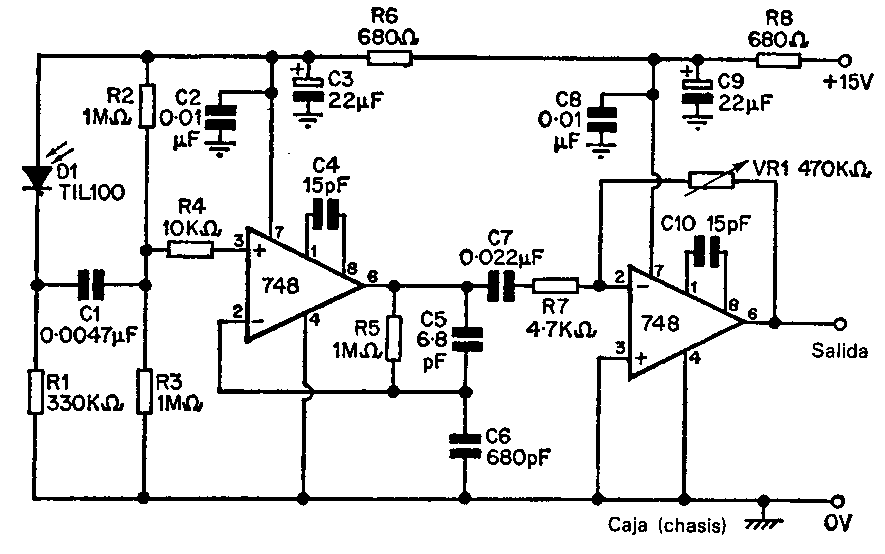

Este circuto tiene dos amplificadors,el primero colocado como amplificador de no inversión y el segundo como amplificador inversor.

Está acoplado al sensor por un condensador, por lo que es sensible a cambios rápidos de la intensidad de radiación. El segundo amplificador tiene ganancia variable (VR1), lo que permite el ajuste de la sensibilidad. Un problema asociado con la alta ganancia de este circuito es que está expuesto a la captación de interferencias eléctricas de equipos cercanos. En consecuencia, debe instalarse en una caja metálica puesta a tierra y con la línea de masa conectada al chasis. La salida de este circuito puede utilizarse para la excitación de conmutadores de transistores, puertas CMOS.Para excitar puertas TTL, la tensión máxima de salida debe limitarse a +5 V.
