Comprobador de 555

Comprobador de 555

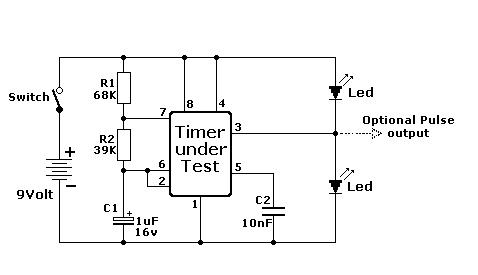

El siguiente circuito comprueba la integridad de el circuito integrado 555.

Si al conectar el integrado en su zócalo, alguno de los Led´s o los dos no lucieran, significaría que el 555 que estamos probando no funciona correctamente.

Alimentación:

  • V max: simple 9V DC
  • I  max: 0.1A
