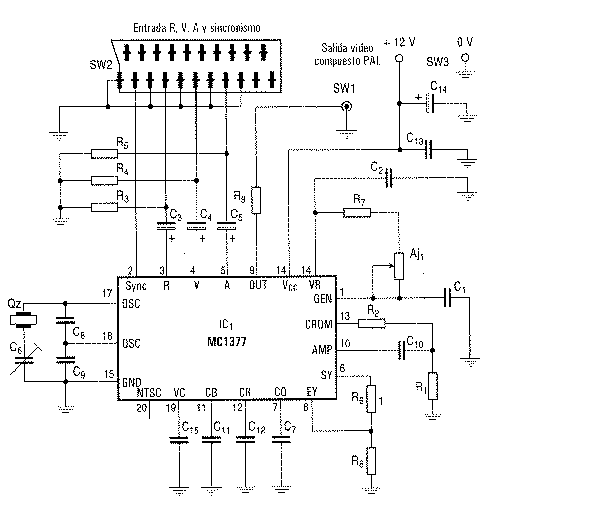

Conversor de RGB a PAL

Conversor de RGB a PAL

Alimentación:

  • V max: simple 12V DC
  • I  max: 0.3A

Componentes:

R1 1 kΩC1 1 nFIC1 MC1377
R2 2.2 kΩC2 100 nFQz cristal 4.433691
R3 75 ΩC3 22 µF
R4 75 ΩC4 22 µF
R5 75 ΩC5 22 µF
R6 1 kΩC6 30 pF variable
R7 33 kΩC7 10 nF
R8 1 kΩC8 220 pF
R9 22 ΩC9 220 pF
AJ1 33 kΩ potenciómetroC10 1nF
 C11 100 nF
 C12 100 nF
 C13 100 nF
 C14 47 µF
 C15 10 nF
