Detector de proximidad por infrarrojos

Circuito electronico
detector infrarrojos pcbdetector infrarrojos pcbdetector infrarrojos pcb

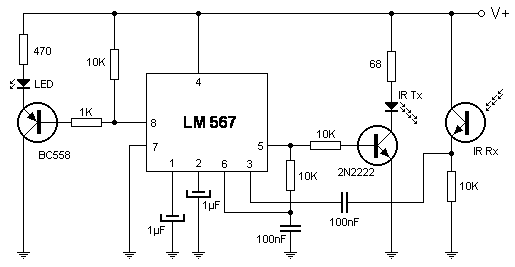

El funcionamiento del circuito se basa en emitir una ráfaga de señales luminosas infrarrojas las cuales al rebotar contra un objeto cercano se reciben por otro componente. Al ser recibidas el sistema detecta proximidad con lo que el Led de salida se acciona (brilla).

El circuito integrado es un generador/decodificador de tonos que bien cumple con las necesidades de este diseño. Tanto el fotodiodo como el fototransistor deberán estar situados con unidades de enfoque adecuadas para mejorar el alcance. Con simples reflectores de Led´s se pueden obtener alcances del orden del metro. Con lentes convexas se pueden cubrir distancias de cinco metros. Es conveniente sacrificar algo de rango pero colocar filtros UV y SUNLIGHT los cuales no dejan entrar al fototransistor (elemento receptor) los rayos del sol.

Para accionar circuitos externos bastará con reemplazar el led por un optoacoplador, el cual accionará por medio de su transistor interno el circuito a comandar.

alimentación:

  • V max: simple 5v dc
  • I  max: 0.1A
