Ecualizador 5 bandas

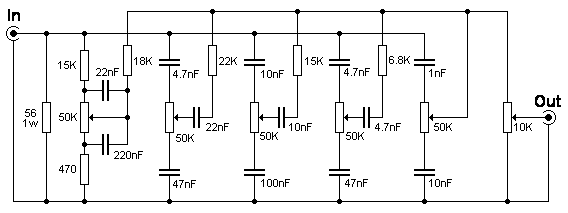

Como se ve en el diagrama consta de cinco potenciómetros que comandan la tonalidad del sonido mientras que el sexto se encarga de regular el volumen sonoro.

De izquierda a derecha las bandas ecualizadas son 60 Hz, 240 Hz, 1 Khz., 4 Khz. y 16 Khz. Luego sigue el control de volumen.

Recordar que en caso de montar un sistema estéreo o multicanal deberá armar un ecualizador como este por cada vía.

Alimentación :


• V max: sin alimentación externa
• I  max:
