Fuente de alimentación fija doble tensión

Fuente de alimentación fija doble tensión

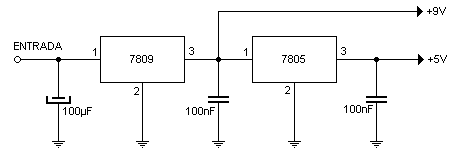

Con esta fuente de alimentación se pueden conseguir dos tensiones diferentes, solo tenéis que variar los valores de los reguladores.

Hay que tener en cuenta que:

1º que el regulador de mayor tensión tiene que ser el primero, y que la diferencia de tensión entre el primer regulador y el segundo tiene que ser como mínimo de 3V.

2ª Que la corriente que puede pasar por el primer regulador es la suma del consumo que se produzca en la primera tensión mas la que se genere en la segunda, y que la suma de ambas no puede superar 1A, si no freiremos los reguladores

Es recomendable colocar disipadores de calor en los reguladores

Alimentación:

  • V max: 12v dc
  • I  max:
