Generador de Funciones

Generador de Funciones

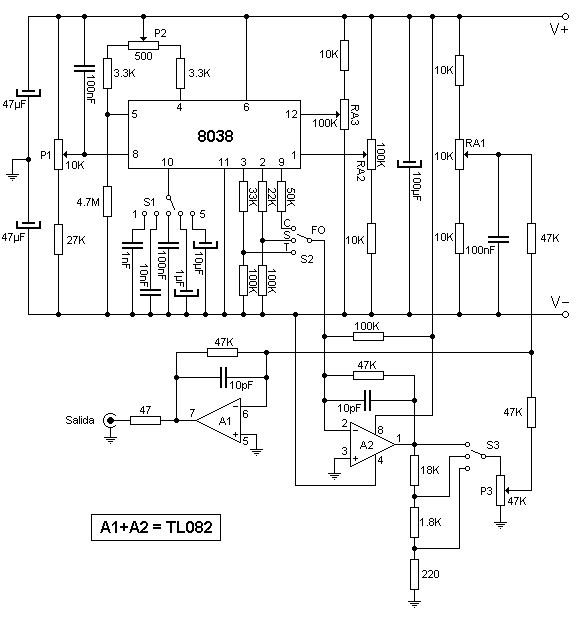

Este montaje permite generar todo tipo de formas de onda de forma simple y totalmente configurable.

Características técnicas:

Voltaje máximo de salida:14Vpp
Rango de frecuencias:1Hz  a 100KHz
Formas de Onda:Cuadrada
Triangular
Senoidal
Distorsión:< 1%
Rangos:5

Todo el instrumento radica en el integrado ICL8038 el cual es un oscilador controlado por tensión. Ya que el nivel de salida del integrado es fijo para cada forma de onda  se ha incorporado otro circuito integrado formado por dos amplificadores operacionales de buena calidad cuya función es primeramente fijar la tensión de salida a 14Vpp  para luego pasarla por una red resistiva que se encarga de entregar tres pasos de 5V, 0.5V y 0.05V respectivamente (seleccionable con S3). El ajuste fino de esta tensión se efectúa con el potenciómetro P3 el cual se recomienda sea multivueltas para darle mayor precisión al sistema.

El ajuste de la distorsión se efectúa por medio de las resistencias ajustables RA2 y RA3, siendo estas para montaje en circuito impreso y del tipo multivueltas. El potenciómetro P2 permite ajustar la simetría de la señal, permitiendo corregir pequeños cambios causados por la tolerancia de los componentes. También se lo puede emplear para generar formas de onda deformadas como dientes de sierra y pulsos ultra estrechos. El control de la frecuencia de salida se realiza por medio del selector S1, que permite escoger entre rangos desde 1Hz hasta 100Khz, en múltiplos de 10. El potenciómetro P1 es el ajuste fino de dicha frecuencia. También es muy recomendable usar uno multivueltas. Se pueden instalar mas condensadores y un selector de mas posiciones para llegar hasta un condensador de 1000 µF que da la posibilidad de oscilar a 0.01Hz, aunque esto es poco usual queda a gusto del armador implementarlo o no. El potenciómetro P3 es el control de amplitud, el cual trabaja junto con S3 como selectora de escala o rango.  El selector S2 permite escoger la forma de onda a obtener siendo T triangular, S Senoidal y C cuadrada.

Calibración del equipo:

Es una tarea si se quiere simple y fácil de realizar incluso sin disponer de un osciloscopio.

Una vez conectada la tensión de alimentación comprobar que ésta este en +/-15V. A continuación se ajustará la simetría de la onda. Si tiene osciloscopio hay que conectar las puntas a la ficha de salida del generador. Una vez que la forma de onda sea visible, de la amplitud suficiente como para medirla, girar el cursor de P2 suavemente hasta que la onda visualizada sea simétrica. En caso de no disponer de un osciloscopio dejar todas las resistencias ajustables en la posición central. El ajuste de la distorsión se efectúa mediante las resistencias ajustables RA2 y RA3; la distorsión de mide sobre la onda Senoidal. La obtención de dicha forma de onda se lleva a cabo por aproximación lineal por tramos, así que podría ocurrir que aparezcan líneas rectas; si RA2 y RA3 están próximas a  su posición central es factible que no se aprecien dichas rectas. Para realizar una mejor aproximación puede tomarse como modelo la señal seno de la tensión alterna de distribución doméstica. Esto siempre y cuando el osciloscopio sea de doble traza. La tensión de off-set se ajusta mediante RA1. Puede comprobarse la tensión eficaz de la onda seno con un voltímetro. Hay que colocar el selector S3 en la posición 5V y se mide la tensión de la señal en una frecuencia no mayor a 10Khz para voltímetros digitales o 100Hz para voltímetros análogos. Variar RA1 hasta que la tensión medida sea 5V. Luego de esto el equipo estará correctamente calibrado y listo para operar.

Nota de montaje:

Colocar el equipo en una caja metálica para evitar que interferencias externas influyan sobre el desempeño del generador de funciones ICL8038.

Alimentación:

  • V max: simetrica +/- 15V DC
  • I  max: 0.1A
