Indicador de potencia de Audio

Este dispositivo permite determinar al instante la potencia entregada por un amplificador a una caja acústica o altavoz. Gracias a ser alimentado por una batería de 9v común el equipo es portátil y fácil de transportar.

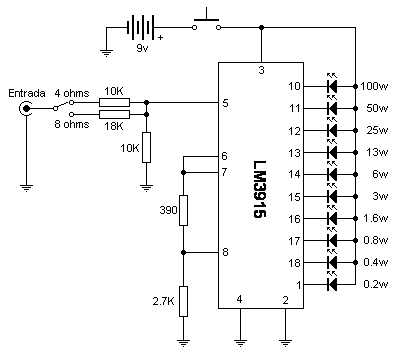

Como se ve en el diagrama todo el sistema se encuentra dentro del circuito integrado LM3915, quedando en el exterior sólo un pequeño número de componentes pasivos. Dado que la impedancia del altavoz sobre el que se efectúa la medición influye sobre el resultado de la misma se ha dispuesto un interruptor para seleccionar la impedancia de la carga, pudiendo ser esta de 4 u 8 Ω.

La conexión del equipo ha de ser, en lo posible, sobre los bornes mismos del altavoz y no sobre los del amplificador para evitar que el largo del cable y su efecto de caída de tensión no sean contemplados en la medida.

Alimentación:

• V max: simple 9V DC
• I  max: 0.05A
