Mezclador 5 micrófonos y 2 auxiliares

Mezclador 5 micrófonos y 2 auxiliares

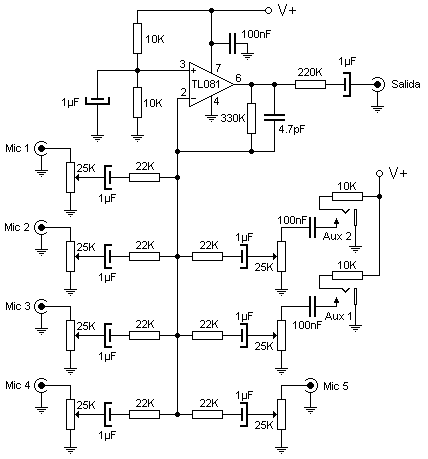

Este circuito permite combinar en una única señal cinco micrófonos dinámicos de baja impedancia y dos entradas auxiliares, que bien pueden ser micrófonos del tipo electret o entradas ya amplificadas como las provenientes de un reproductor o un receptor.

El circuito es bien simple y está formado por una etapa preamplificadora realimentada, en cuya entrada se ha colocado una red sumadora de siete señales.

El rendimiento del circuito es muy bueno, dado que solo necesita 12V para su alimentación puede ser alimentado tanto desde una batería como de una fuente. El consumo es extremadamente bajo (ronda los 10mA) y la calidad de audio es muy buena.  Nada impide montar dos circuitos idénticos con potenciómetros duales y hacerlo estéreo. En las entradas de micrófono es recomendable usar conectores hembras de 6.5mm mono ya que son estándar en los micro de baja Z. Las entradas auxiliares en cambio son mas libres.

Alimentación :

  • V max: simple 12V DC
  • I  max: 0.01A
