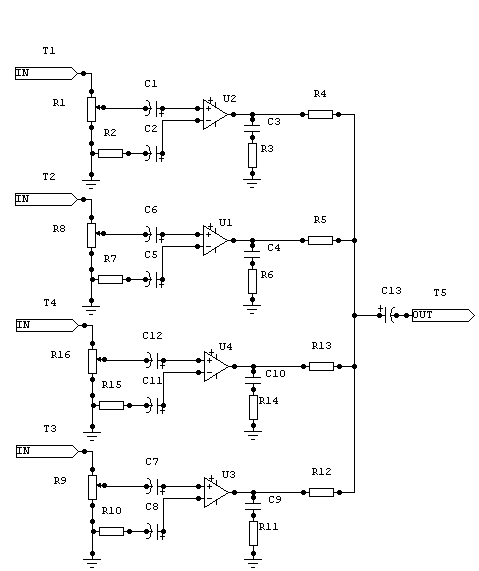

Mezclador Audio 4 canales

Mezclador Audio 4 canales

Mezclador de audiofrecuencia de cuatro canales, que emplea un integrado RCA CA3048.Cada amplificador tiene 20 Db de ganancia, con una separación entre canales mejor de 45 Db

Alimentación :

  • V max:
  • I  max:

Componentes:

R1 500 k Ω potenciómetro C1 0.47 µF U1 CA3048
R2 820 Ω C2 50 µF U2 CA3048
R3 100 Ω C3 0.008 µF U3 CA3048
R4 8.2 k Ω C4 0.008 µF U4 CA3048
R5 8.2 k Ω C5 50 µF
R6 100 Ω C6 0.47 µF
R7 820 Ω C7 0.47 µF
R8 500 k Ω potenciómetro C8 50 µF
R9 500 k Ω potenciómetro C9 0.008 µF
R10 820 Ω C10 0.008 µF
R11 100 Ω C11 50 µF
R12 8.2 k Ω C12 0.47 µF
R13 8.2 k Ω C13 10 µF
R14 100 Ω
R15 820 Ω
R16 500 k Ω potenciómetro
