Preamplificador para micrófono

Preamplificador para micrófono

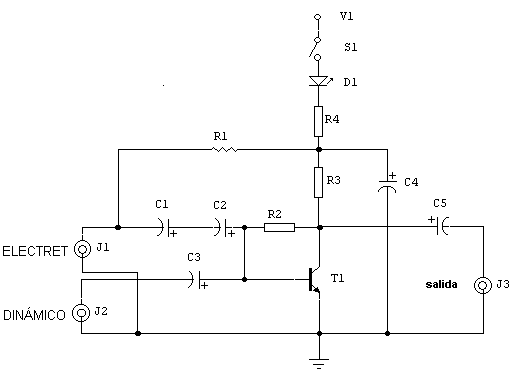

Este circuito resulta ideal para colocar entre el micrófono y la entrada de cualquier amplificador. Posee dos entradas J1 y J2. J1 está especialmente diseñada para micrófonos del tipo electret, ya que se le provee su polarización. J2 es para cualquier otro tipo de micrófonos.
El principio de funcionamiento es muy simple. Constituye un amplificador de 1 etapa conformado por T1, polarizado por R2, R3 y R4. Su ganancia de tensión es de aproximadamente 20 a 30 Db. La entrada para micrófono electret dispone de una pequeña corriente de polarización (1 mA aproximadamente), ya que este tipo de dispositivo la requiere para su funcionamiento. D1 indica el funcionamiento del equipo.
Es recomendable utilizar para esta clase de diseños una caja metálica correctamente conectado a tierra

Alimentación :

  • V max: simple 12V DC
  • I  max: 0.2A

Componentes:

R1 4.7 kΩ C1 10 µF 25V D1 Led
R2 220 kΩ C2 10 µF 25V T1 BC547
R3 2.2 kΩ C3 10 µF 25V
R4 120 Ω C4 100 µF 25V
  C5 10 µF 25V
