Preamplificador recepción RF para 26-31 Mhz

Preamplificador recepción RF para 26-31 Mhz

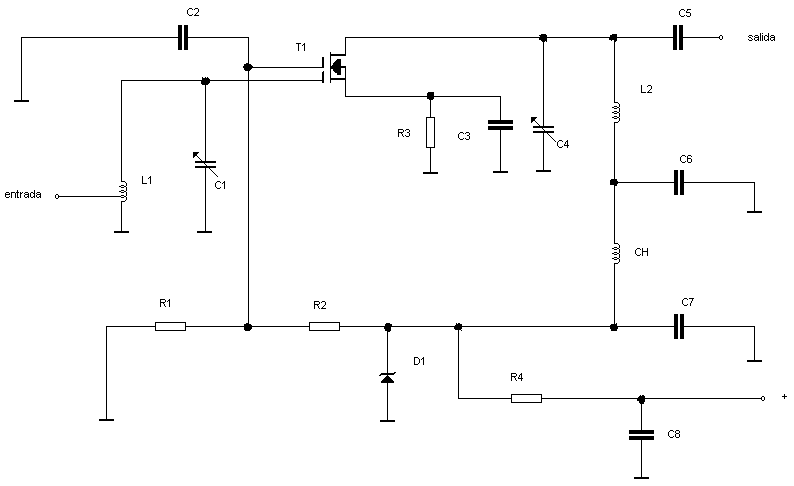

Este circuito utiliza un transistor tipo 2SC2498 , el cual es un transistor MOS de efecto de campo (FET) de doble compuerta aislada protegida. Se eligió este transistor porque tiene una elevada ganancia hasta los 400 Mhz aproximadamente, lo cual lo hace apto para funcionar en 10-11 metros. Este FET trabaja en configuración de fuente común con polarización fija de compuerta 2 y entrada de señal por compuerta 1. Este tipo de configuración es excelente para conseguir alta ganancia con buena estabilidad. R3 da la polarización de fuente para que el transistor funcione correctamente; C3 desacopla a R3 para la corriente alterna. D1 mantiene la tensión de alimentación del circuito estabilizada, ante cualquier variación de la tensión que proviene de la fuente de alimentación.

La ganancia de este circuito es de 10 Db.

AJUSTE:

  1. Sintonice en el receptor una pequeña señal.
  2. Coloque la señal al preamplificador.
  3. Mueva C1 hasta lograr la máxima indicación en el S-meter del receptor.
  4. Repita la operación sobre C4.

En caso de no conseguir un buen ajuste en L1, sacar el terminal de la derivación de la quinta vuelta y hacer una nueva bobina de 5 vueltas de alambre de 0,5 mm de diámetro montada sobre la L1 original y conectar un extremo de esta nueva bobina a masa y el otro al conector de entrada repitiendo el ajuste.

Alimentación:

  • V max: simple 12V DC
  • I  max: 0.2A

Componentes:

R1 47 kΩ C1 Trimer de 4 a 20 pFD1 1N759A diodo zener 12V ½W
R2 100 kΩC2 1 nF cerámicoT1 2SC2498
R3 270 ΩC3 1 nF cerámicoCH Choque de Rf de 33 µH
R4 220 ΩC4 Trimer de 4 a 20 pF
 C5 8.2 pF cerámico
 C6 1 nF cerámico
 C7 1 nF cerámico
 C8 1 nF cerámico


L1 15 vueltas de alambre de 0,5 mm de diámetro sobre una forma de 6 mm. La derivación se toma en la quinta vuelta contando desde la masa. a espiras juntas



L2 12 vueltas de alambre de 0,5 mm de diámetro sobre una forma de 6 mm. a espiras juntas
