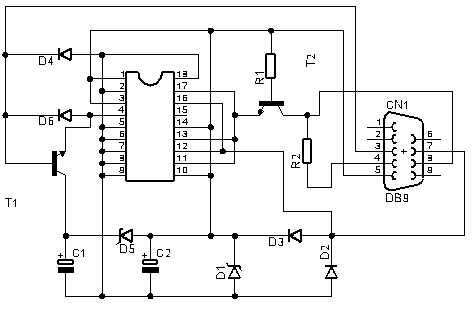

Programador PIC

Programador PIC
software

Alimentación:

  • V max: sin alimentación externa
  • I  max:

Componentes:

R1 10 kIC1 zocalo 18 pines
R2 1.5 kT1 BC337
D1 1N751A Zener 5.1VT2 BC337
D2 1N4148
D3 1N4148
D4 1N4148
D5 1N756A Zener 8.2V
D6 1N4148



Con este sencillo programador podremos programar una gran variedad de PICs:

8 Pines:

  • 12C5xx
  • 12C67x

 18 Pines:

  • 16C55x
  • 16C61
  • 16C62x
  • 16F628
  • 16C71
  • 16C71x
  • 16C8x
  • 16F8x

La velocidad del puerto serie en donde conectemos el programador no debe superar los 9600 bits por segundo, si tenemos problemas podemos bajarla hasta los 2400.
