Punta lógica TTL

Punta lógica TTL

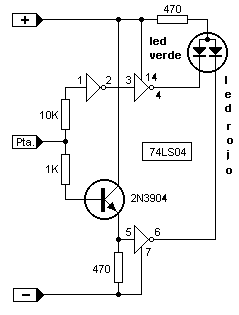

La punta lógica se alimenta de la misma fuente de tensión del circuito bajo examen, conectándose el terminal cocodrilo (-) a la masa y el terminal cocodrilo (+) al positivo de 5 voltios. El funcionamiento es muy rudimentario y gira entorno a un transistor NPN que actúa como conmutador y tres puertas inversoras. Hay solo tres posibles estados que puedan hacerse presentes en la punta (marcada como Pta.).

Estado Bajo:
En ese caso sobre la del transistor no habrá tensión por lo que no conducirá y hará que en la entrada de la puerta inferior (terminal 5) haya un estado lógico bajo, presentando esta puerta el valor opuesto en su salida (estado alto). Esto impedirá que el Led brille de color rojo. Volviendo a la punta (cuyo estado estaba en bajo), la entrada de la puerta superior izquierda (terminal 1) presentara también un estado lógico bajo, haciendo presente en su salida (terminal 2) un estado alto. Este estado hace que, a la salida de la segunda puerta superior (terminal 4) haya un estado bajo, lo cual provocará que el Led bicolor brille de color verde, indicando un estado BAJO.

Estado Alto:
Si en la punta se presenta un estado TTL alto la del transistor se polarizará y este componente entrará en conducción por lo que en la entrada de la puerta inferior habrá un estado lógico alto, lo que provocará un estado bajo a su salida y hará que el Led ahora brille de rojo. Como en la punta hay un estado alto, a la salida de la primera puerta superior habrá un estado bajo, haciendo que la salida de la segunda puerta sea alta. Esto impedirá que el Led verde ilumine.

Estado de alta impedancia (sin conexión):
Si, en cambio, dejamos la punta sin conectar a ningún lado la del transistor no se polarizará, por lo que (siguiendo el caso de estado bajo) el Led rojo no brillará. Pero, como para las puerta de lógica TTL un estado de alta impedancia o desconexión es visto como un estado ALTO, la salida de la puerta superior izquierda será BAJA, por lo que la salida de la segunda puerta será alta y tampoco brillará el Led verde. Esto hace que, cuando la punta esta sin conexión el Led no brille de ningún color.

Dada la sencillez del circuito se lo puede montar al aire, dentro de un tubo plástico pequeño y luego se lo puede rellenar con plástico fundido. También se lo puede armar sobre un circuito impreso universal. Para los bornes positivo y negativo es recomendable utilizar pinzas de cocodrilo y, para la entrada de señal una punta de tester o similar.

Alimentación:

  • V max: simple 5V DC
  • I  max: 0.01A
