Receptor regenerativo 70-760 Mhz

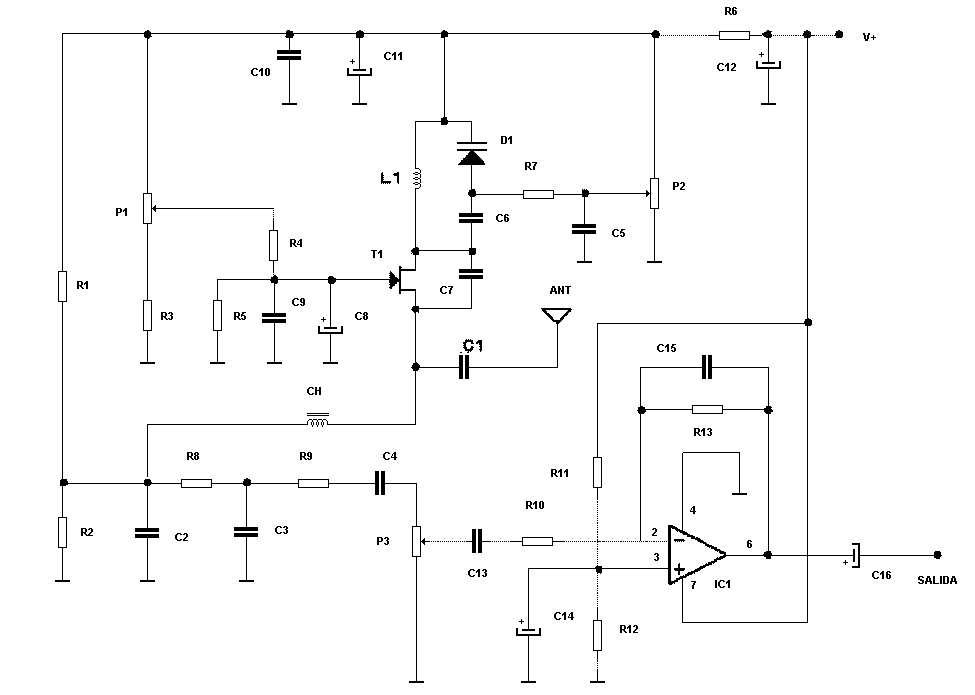

receptor regenerativo 70-160 mhz

Sencillo receptor regenerativo que según la bobina utilizada permite recibir señales entre 70 y 160 Mhz. El oscilador es controlado por tensión, lo que garantiza una buena estabilidad y selectividad. Posee una potencia de salida de 100 mW, suficiente para excitar cualquier amplificador.

El circuito consta principalmente de un FET y un VARICAP. La señal ingresa a través de la antena por el condensador C1 al terminal fuente del FET. El choque de RF (CH1) es el encargado de separar la señal de RF de lo que es la señal de AF propiamente dicha. Esta señal es acoplada al amplificador de audio previamente haber sido tratada por una red de pre-énfasis, formada por R8, R9, C2, C3 y C4. El condensador C7, que se encuentra entre drenaje y source, compensa la capacidad interna del FET. En el drenaje encontramos el circuito resonante paralelo formado por L1 y el condensador C6 en serie con D1. En el ánodo del varicap encontramos a R7, que va al punto medio de P2 (potenciómetro de sintonía), éste trabaja entre +V y masa. Por medio de R7 y P2 varía la tensión sobre el varicap, logrando variar su capacidad interna, y por lo tanto, la frecuencia del tanque resonante paralelo.

En el disparo del FET encontramos el control de regeneración (P1), que trabaja entre +V y masa a través de R3. La resistencia de disparo del FET (R4), forma parte del divisor resistivo junto con R5 , que va a masa. El condensador C8 junto con R5 forman parte de la constante de tiempo del gatillo del FET. El condensador C9 en paralelo con C8 elimina la RF que puede filtrarse al gatillo del FET. Los condensadores C2 y C3 de la red de desénfasis, eliminan todo resto de RF que pueda perturbar sobre la salida de audio. Los condensadores C10 y C11, que están en paralelo, eliminan la RF que puede retornar a través de la entrada de Vcc. La red de regeneración a través de P1, varía la sensibilidad de la señal de RF de entrada para lograr una óptima recepción. El condensador C5, ubicado en el punto medio de P2 (potenciómetro de sintonía), no permite el retorno de señal de RF a través de la alimentación. La red de alimentación formada por un filtro en Pi, que esta compuesto por R6, C11 y C12, calculados de manera tal de eliminar el rizado de fuente de alimentación.

Ajuste:

Una vez puesta la bobina, poner el pote de regeneración a la mitad de su recorrido y girar el pote de sintonía hasta recibir una señal, ésta puede estar entrecortada (saturada) o muy débil, proceda a retocar el pote de regeneración hasta obtener una señal fuerte y clara, retoque nuevamente el pote de sintonía de ser necesario. La bobina de 5 espiras recomendada es para captar emisoras de FM comercial (88 a 108 Mhz), ya que en éstas la transmisión es constante, facilitando la sintonización, una vez que tengamos práctica en esta banda podremos variar la cantidad de espiras para escuchar alguna banda de VHF, teniendo en cuenta que en este caso las transmisiones son esporádicas.

Alimentación:

  • V max: simple 12V DC
  • I  max: 0.2A

Componentes:

R1 22 kΩC1 2.2 pF CerámicoD1  BB405
R2 10 kΩC2 2.2 nF CerámicoT1 MPF102
R3 4.7 kΩC3 1,2 nF CerámicoIC1 TL081
R4 22 kΩC4 10 nF CerámicoCH Choque 1 µH
R5 22 kΩC5 47 nF Cerámico
R6 100 ΩC6 47 pF Cerámico
R7 56 kΩC7 2.2 pF Cerámico
R8 56 kΩC8 1 µF 25V
R9 56 kΩC9 1 nF Cerámico
R10 47 kΩC10 1 nF Cerámico
R11 22 kΩC11 220 µF 25V
R12 22 kΩC12 100 µF 25V
R13 820 kΩC13 100 nF Cerámico
P1 10 kΩ potenciómetroC14 4.,7 µF 25V
P2 10 kΩ potenciómetro multivueltaC15 47 pF Cerámico
P3 47 kΩ potenciómetroC16 1 µF 25V
