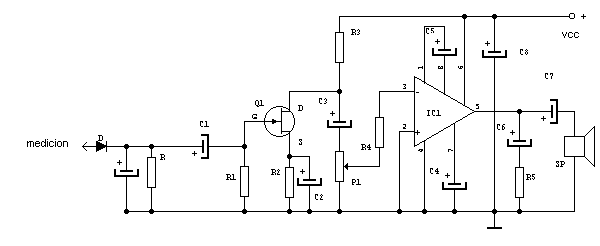

Seguidor de señales RF con indicador acustico

Seguidor de señales RF con indicador acustico

Al reparar equipos de Audio, muchas veces es necesario hacer un seguimiento de la señal a través de los diferentes circuitos del aparato para localizar la etapa donde se encuentra el defecto.

El instrumento más adecuado para esto es el osciloscopio. Pero cuando no se dispone de ese instrumento, se puede utilizar un seguidor de señal. El mismo no es otra cosa que un amplificador que permite tomar la señal de los circuitos por donde pasa y amplificarla para que podamos oírla en un altavoz

Tambien se puede también hacer un seguimiento de la señal en etapas de RF y FI en receptores de radio.

Alimentación:

  • V max: simple 12V DC
  • I  max: 0.1A

Componentes:

P1 10 kΩ potenciometro C1 0.02 µF 250V ceramico Q1 BF244
R1 2.2 MΩC2 22 µF 16V electrolitico IC1 LM386
R2 3.3 kΩC3 0.1 µF 25V ceramico D 1N34 (germanio)
R3 10 kΩC4 0.1 µF 25VceramicoSP altavoz 8 Ω
R4 1kΩC5 10 µF 16V electrolitico
R5 10 ΩC6 0.047 µF 25V ceramico
R 1 MΩC7 220 µF 16V
 C8 220 µF 16V
 C 0.01 µF 25V ceramico
