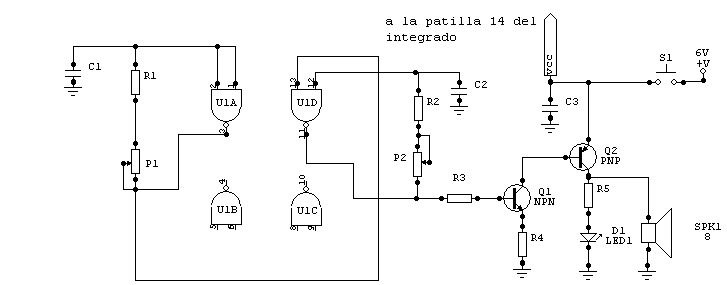

Sirena bicicleta

Sirena bicicleta





Este circuito es útil para aquellos que les agrada andar en bici y necesitan algún aparato sonoro para alertar a la gente o a los niños de que se acerca una bicicleta y así no tener ningún accidente.

Alimentación :

  • V max: simple 12V DC
  • I  max: 1A

Componentes:

P1 1 kΩ potenciómetro C1 100 µF T1 BC140
P2 1 kΩ potenciómetro C24.7 µF T2 TIP34
R1 470 Ω C3 4.7 µF  C1 CD4093
R2 120 kΩ  L1 Led rojo de 5mm
R3 470 Ω
R4 560 Ω
R5 56 Ω
