| Hola a todos.
Os escribo por si podéis echarme una mano para obtener una señal de voltaje con el software Orcad PSpice (utilizo la versión 15.7 pero supongo que esto es lo de menos).
Quiero obtener una señal senoidal pero que decrezca hasta hacerse cero a partir de un punto. Yo he conseguido generarla con un multiplicador, multiplicando una señal senoidal y una señal rampa, pero lo que quiero es obteníendola con un solo componente o con dos componentes en serie, es decir, una señal senoidal más una constante variable con el tiempo tipo y=x*t.
Os adjunto dos imágenes: una es la señal que quiero conseguir (en la imagen es de 430 V, 50 Hz, y, a partir de 85 ms, empieza a decrecer);
la segunda imagen es el circuito que he utilizado para crear la señal. Se trata de una fuente senoidal y una señal rampa que toma valor 1 de 0 a 85 ms, y va disminuyendo linealmente hasta tomar el valor 0, desde 85 ms hasta 125 ms.
Lo que querría es saber si existe un módulo que se pueda poner en paralelo a la fuente senoidal pura para hacer que decrezca a partir de un punto.
Muchas gracias de antemano
PD: solo agregar que la fuente es la fuerza contraelectromotriz que se produce al excitar un tramo sobre el que se suspende un móvil. Cuando este móvil pasa de un tramo a otro, la fuerza contraelectromotriz del tramo inicial disminuye a la vez que aumenta la fuerza cotraelectromotriz del tramo siguiente. |
| circuito_193.jpg | | Descripción: | | Circuito utilizado para conseguir la señal |
| | Tamaño: | 10,95 KB | | Visto: | 699 veces |
|

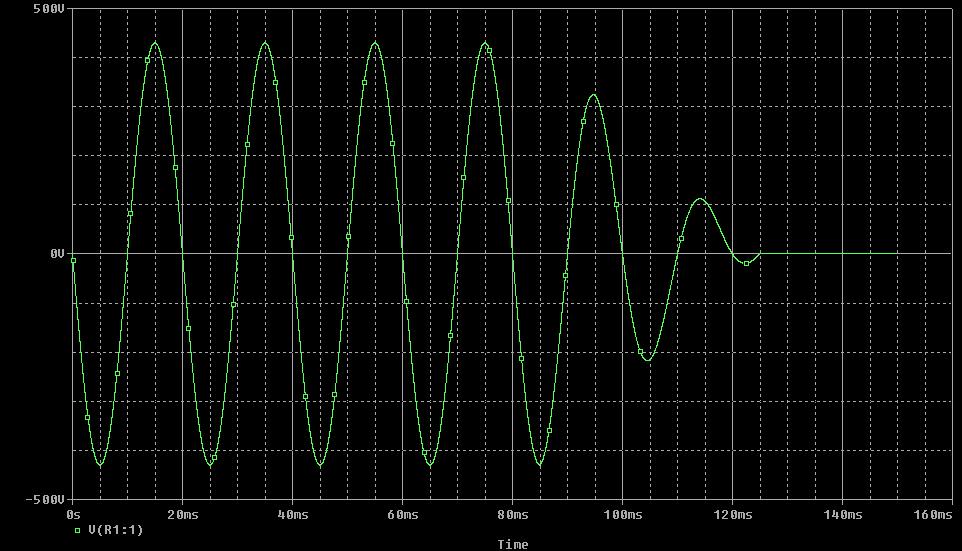

| Prueba.JPG | | Descripción: | | Señal que deseo conseguir |
|
Descargar | | Nombre del archivo: | Prueba.JPG | | Tamaño: | 95,06 KB | | Descargado: | 89 veces |
| |
| |
|
