| Asunto: Una ayudita en esquema adjunto  Publicado: 03 Sep, 2008 - 05:49 |
|
Nuevo en el Foro
Registrado: 03 Sep, 2008
Mensajes: 3
|

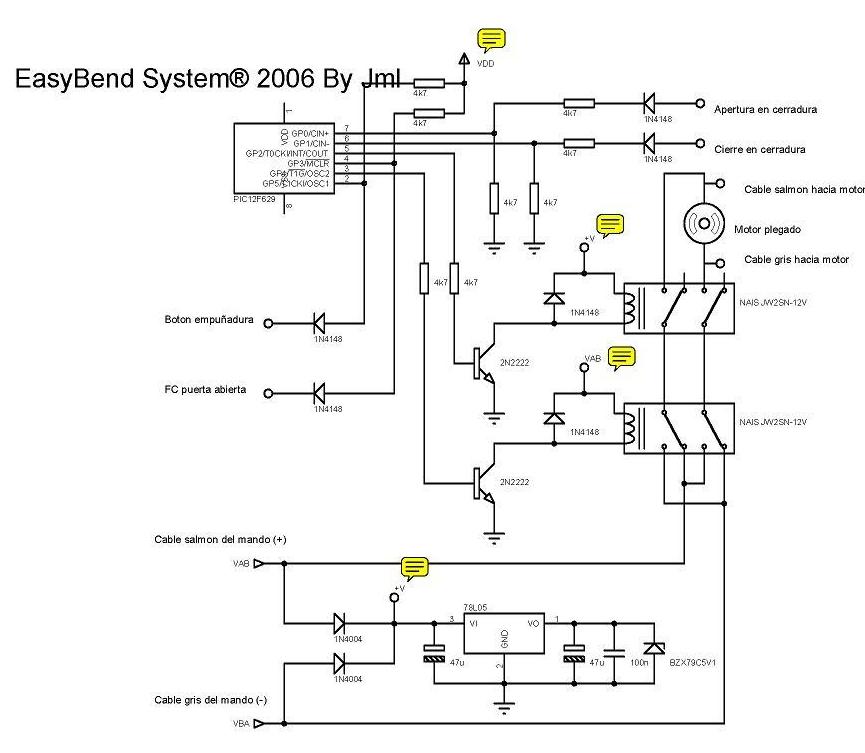

| | Hola haber si me podeis echar una mano. Soy nuevo en esto de la electronica y voy aprendiendo muy despacio. Tengo un esquema, y mi pregunta es que no entiendo de donde o a donde van las conexiones en amarillo, El +V, VAB, VDD, y tambien del PIC si el VDD y VSS van libres o hay que conectar a algun sitio. |
| PLACA MONTADA_duda.JPG | | Descripción: | | Y esto es ya montado. Con Conector Masa que no aparece en el esquema |
|
Descargar | | Nombre del archivo: | PLACA MONTADA_duda.JPG | | Tamaño: | 68,15 KB | | Descargado: | 154 veces |
| Esquema_duda.JPG | | Descripción: | |
Descargar | | Nombre del archivo: | Esquema_duda.JPG | | Tamaño: | 63,41 KB | | Descargado: | 146 veces |
| |
| |
|
|
 |
| | Asunto: Publicado: 03 Sep, 2008 - 06:34 |
|
Experto
Registrado: 16 Mar, 2008
Mensajes: 178
Ubicación: Cerca de Toledo
|
| Hola, +V-VAB van en este caso a 12v(antes del regulador)
VDD va a 5V (despues del regulador). El pic VDD serían 5V y VSS Masa o tierra.
Suerte. | |
| |
| |
|
|
|
| | Asunto: Publicado: 03 Sep, 2008 - 09:52 |
|
Nuevo en el Foro
Registrado: 03 Sep, 2008
Mensajes: 3
|
| Josebur escribió: Hola, +V-VAB van en este caso a 12v(antes del regulador)
VDD va a 5V (despues del regulador). El pic VDD serían 5V y VSS Masa o tierra.
Suerte.
Gracias Josebur

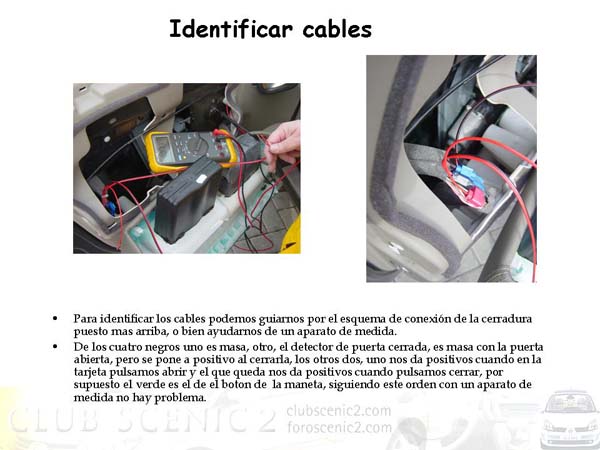

Haber voy a poner una cosa que alomejor deja mas claro lo que quiero decir porque asi... Si no me equivoco hay 8 entradas, las que pone cable salmon..., y apertura, cierre, boton y FC, no tengo mas cables!! Entonces VDD va al pin 1 del PIC, el pin 8 del PIC va a MASA, OK, Ahora me quedan los dos +V y un VAB, que segun pone en lo de los cables el - es VBA no VAB que es +. Jaja que lio. Bien esos dos +V vienen del cable salmon del mando (+)?? Porque en el manual que tengo y que pongo aqui, no pone nada de sacar de la bateria +12v, sino mas bien sacarlo del Cable salmon + VAB o del boton empuñadura, ni idea... |
| Diapositiva9.JPG | | Descripción: | |
Descargar | | Nombre del archivo: | Diapositiva9.JPG | | Tamaño: | 67,05 KB | | Descargado: | 98 veces |
| Plegado automático de espejos.rar | | Descripción: | |
Descargar | | Nombre del archivo: | Plegado automático de espejos.rar | | Tamaño: | 239,39 KB | | Descargado: | 111 veces |
| |
| |
|
|
|
| | Asunto: Publicado: 04 Sep, 2008 - 10:36 |
|
Experto
Registrado: 16 Mar, 2008
Mensajes: 178
Ubicación: Cerca de Toledo
|
| Hola de nuevo, El PIC funciona a +5V y VDD es la entrada de alimentación, VSS es masa, ¿bien?
VDD tendrias que conectarlo a la salida del regulador que es el 78L05(auque en el esquema no aparece esa conecsión.
En tu esquema +V son +12V y en tu caso es el cable salmon.
1 Saludo. | |
| |
| |
|
|
|
| | Asunto: Publicado: 04 Sep, 2008 - 10:38 |
|
Experto
Registrado: 16 Mar, 2008
Mensajes: 178
Ubicación: Cerca de Toledo
|
| | Otra cosa, los archivos RAR no se pueden abrir. | |
| |
| |
|
|
|
| | Asunto: Publicado: 04 Sep, 2008 - 11:46 |
|
Nuevo en el Foro
Registrado: 03 Sep, 2008
Mensajes: 3
|
| Josebur escribió: Otra cosa, los archivos RAR no se pueden abrir.
Gracias, voy a volver a poner el rar haber si va. Asi yo creo que aclara el porque no sale nada del regulador
Parece que no se puede poner ningun rar. Lo he subido a la web. El enlace
http://www.badongo.com/file/11201092
http://www.badongo.com/file/11201092 |
