| que tal como andan tengo una consulta estoy usando el dac 0808 para trabajar con tensiones positivas y negativas seguido de un operacional que agrega el corrimiento correspondiente al codigo binario desplazado.

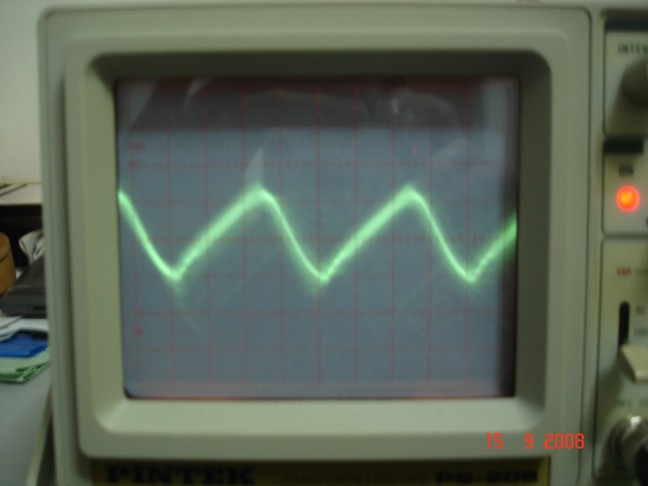

El problemas es que cuando carga el 10000000 o sea pone un cero a la salida, la salida analógica tiene un ripple terrible de alta frecuencia, y eso que tiene un filtro a la salida con un cap de 100n, si a alguien le ha pasado espero opiniones. les dejo la foto del ripple
se me acabaron las ideas ya.
saludos |
| DSC04099.jpg | | Descripción: | |
Descargar | | Nombre del archivo: | DSC04099.jpg | | Tamaño: | 48,99 KB | | Descargado: | 184 veces |
| |
| |
|
