Códigos colores condensadores

Tablas de códigos de colores de referencia para condensadores fijos ceramicos,plástico

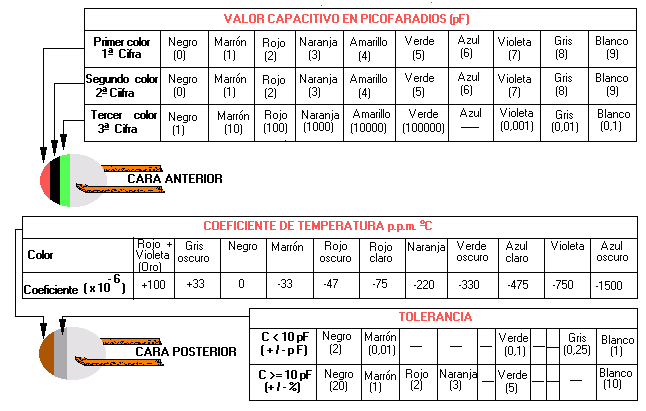

Condensadores cerámicos tipo disco, grupo 1.

Condensadores cerámicos tipo disco, grupo 2.

Condensadores cerámicos tipo placa, grupo 1 y 2.

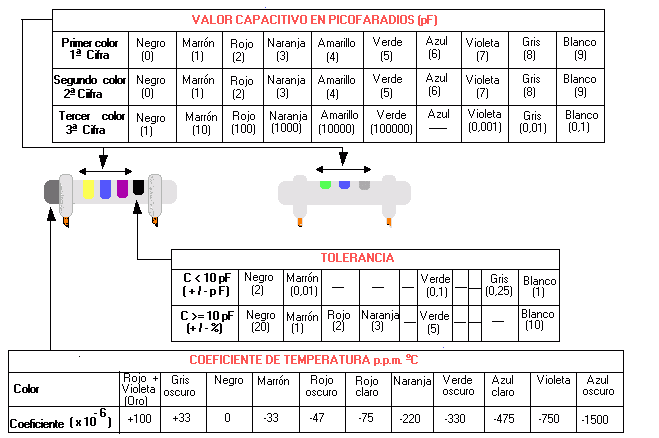

Condensadores cerámicos tubulares.

Código de colores

Código de tolerancias

Condensadores de plástico.

Código de colores

Código de tolerancias

Condensadores de tántalo.

Actualmente estos condensadores no usan el código de colores (los más antiguos, si). Con el código de marcas la capacidad se indica en microfaradios y la máxima tensión de trabajo en voltios. El terminal positivo se indica con el signo +:
