CIRCUITOS CON DIODOS

Un diodo rectificador, idealmente hablando, es un interruptor cerrado cuando se polariza en directa y una interruptor abierto cuando se polariza en inversa. Por ello, es muy útil para convertir corriente alterna en continua. En este tema analizaremos los tres circuitos rectificadores básicos.

Una vez estudiado el tema, debería ser capaz de:

  • Saber cual es la función del transformador de entrada en las fuentes de alimentación.
  • Ser capaz de dibujar el esquema de un circuito rectificador de media onda y explicar su funcionamiento.
  • Ser capaz de dibujar el esquema de un circuito rectificador de onda completa y explicar su funcionamiento.
  • Ser capaz de dibujar el esquema de un puente rectificador y explicar su funcionamiento.
  • Saber como funciona y para que sirve un condensador de entrada como filtro dentro de la fuente de corriente.
  • Ser capaz de encontrar las tres características principales de un diodo rectificador en una hoja de especificaciones de un catálogo.

Fuentes de alimentación

¿ Que ocurre cuando se quiere alimentar un aparato cualquiera ?

VL tiene que ser continua en la mayoría de los casos, por eso se alimenta en continua, un circuito típico sería algo así:

En medio del circuito tenemos transistores para amplificar, etc...Pero al final se tiene que alimentar en continua.

Lo más fácil sería alimentar con pilas, pero esto es caro por esa razón hay que construir algo que nos de energía más barata, esto es, una Fuente de Alimentación que coge 220 V del enchufe y transforma la alterna en continua a la salida.

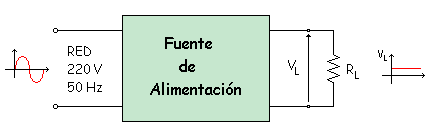

Tenemos que diseñar la Fuente de Alimentación. Partimos de una senoidal del enchufe.

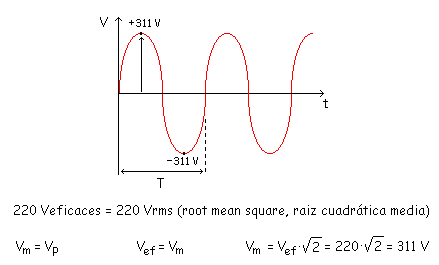

El periodo T, si tenemos 220 V y 50 Hz:

1º tenemos que reducir de 311 V a 12 V en continua, esto es, primero necesitamos un transformador que reduzca la tensión.

El transformador de entrada

Transformador elevador

Transformador reductor

Efecto sobre la corriente

La tensión de la red es demasiado elevada para la mayor parte de los dispositivos empleados en circuitos electrónicos, por ello generalmente se usan un transformador en casi todos circuitos electrónicos. Este transformador reduce la tensión a niveles inferiores, más adecuados para su uso en dispositivos como diodos y transistores.

Un transformador es un conjunto de chapas de hierro muy juntas que  tienen dos arrollamientos, uno a cada lado del conglomerado de chapas de hierro.

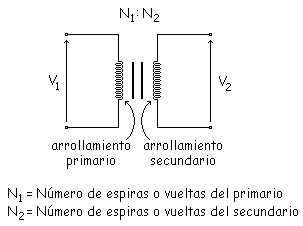

Nosotros para trabajar sobre el papel usaremos esta simbología:

La bobina izquierda se llama "Arrollamiento Primario" y la derecha se llama "arrollamiento secundario". El número de vueltas en el arrollamiento primario es N1 y el del arrollamiento secundario N2.Las rayas verticales entre los arrollamientos primario y secundario indican que el conductor está enrollado alrededor de un núcleo de hierro.

La relación entre el número de vueltas y la tensión es:

Transformador elevador

Cuando el arrollamiento secundario tiene más vueltas que el arrollamiento primario (N2> N1), la tensión del secundario es superior a la del primario (V2>V1), es decir, N2 : N1 es mayor que 1 (N2 : N1 > 1). Por lo tanto si N2 tiene el triple de vueltas que N1, la tensión en el secundario será el triple que la tensión en el primario.

A la vez que elevador de tensión este transformador es "Reductor de Corriente".

Transformador reductor

Cuando el arrollamiento secundario tiene menos vueltas que el arrollamiento primario (N2 < N1), se induce una tensión menor en el secundario de la que hay en el primario. En este caso N2 : N1 sería menor que 1 (N2 : N1 < 1).

Ejemplo:

Por cada 9 espiras en N1 hay 1 espira en N2.

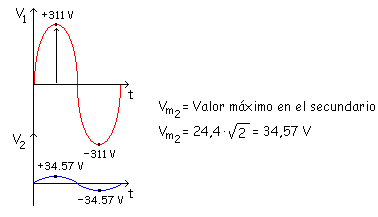

Esta formula se cumple para V1 y V2 eficaces. Como se ha visto, ha habido una reducción muy grande.

A este tipo de transformador se le llama "Transformador Reductor" (de tensión se entiende). A la vez que reductor es elevador de corriente también.

Efecto sobre la corriente

En la figura siguiente se puede ver una resistencia de carga conectada al arrollamiento secundario, esto es, el transformador en carga

A causa de la tensión inducida en el arrollamiento secundario, a través de la carga circula una corriente. Si el transformador es ideal (K = 1 y no hay perdidas de potencia en el arrollamiento y en el núcleo), la potencia de entrada es igual a la potencia de salida:

Si aplicamos esta ecuación:

Por lo tanto nos quedaría:

Y al final tenemos esta ecuación:

Rectificador de media onda

Simulación

Este es el circuito más simple que puede convertir corriente alterna en corriente continua. Este rectificador lo podemos ver representado en la siguiente figura:

Las gráficas que más nos interesan son:

Durante el semiciclo positivo de la tensión del primario, el bobinado secundario tiene una media onda positiva de tensión entre sus extremos. Este aspecto supone que el diodo se encuentra en polarización directa. Sin embargo durante el semiciclo negativo de la tensión en el primario, el arrollamiento secundario presenta una onda sinusoidal negativa. Por tanto, el diodo se encuentra polarizado en inversa.

La onda que más interesa es VL, que es la que alimenta a RL. Pero es una tensión que no tiene partes negativas, es una "Tensión Continua Pulsante", y nosotros necesitamos una "Tensión Continua Constante". Analizaremos las diferencias de lo que tenemos con lo que queremos conseguir.

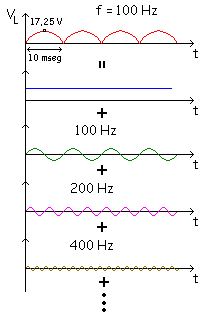

Lo que tenemos ahora es una onda periódica, y toda onda periódica se puede descomponer en "Series de Fourier".

Lo ideal sería que solo tuviésemos la componente continua, esto es, solo la primera componente de la onda que tenemos.

El valor medio de esa onda lo calcularíamos colocando un voltímetro en la RL, si lo calculamos matemáticamente sería:

Y este sería el valor medio que marcaría el voltímetro. Como hemos visto tenemos que eliminar las componentes alternas de las componentes de Fourier. En estos caso hemos usaremos la  1ª aproximación o la 2ª aproximación.

Por último diremos que este circuito es un rectificador porque "Rectifica" o corta la onda que teníamos antes, la recorta en este caso dejándonos solo con la parte positiva de la onda de entrada.

Simulación

Es un simulador de un rectificador de media onda con un diodo.

En el apartado Datos podemos introducir los valores de la tensión de entrada, la relación de espiras, la frecuencia y la resistencia de carga. En los apartados "Aproximación y Tipo" elegimos el tipo de diodos que queremos para la simulación.

Cada vez que metamos nuevos datos, tenemos que pulsar la tecla "Calcular" para ver los nuevos resultados.

También se puede variar la escala del eje X y del eje Y, al igual que se haría en un osciloscopio.

Para ver el tipo de señal que hay en cada punto del circuito, elegimos en el área "Ver Gráficas".

Rectificador de onda completa con 2 diodos

Simulación

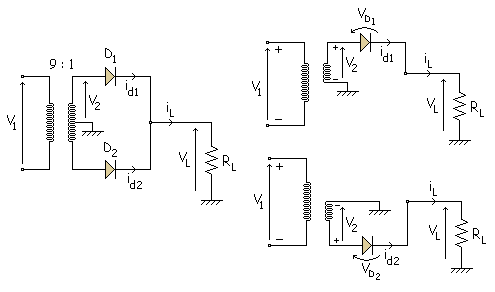

La siguiente figura muestra un rectificador de onda completa con 2 diodos:

Debido a la conexión en el centro del devanado secundario, el circuito es equivalente a dos rectificadores de media onda.

El rectificador superior funciona con el semiciclo positivo de la tensión en el secundario, mientras que el rectificador inferior funciona con el semiciclo negativo de tensión en el secundario.

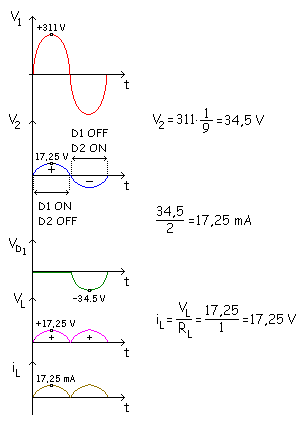

Es decir, D1 conduce durante el semiciclo positivo y D2 conduce durante el semiciclo negativo.

Así pues la corriente en la carga rectificada circula durante los dos semiciclos.

En este circuito la tensión de carga VL, como en el caso anterior, se medirá en la resistencia RL.

Aplicamos Fourier como antes.

Ahora la frecuencia es el doble que la de antes y el pico la mitad del anterior caso. Así la frecuencia de la onda de salida es 2 veces la frecuencia de entrada.

Y el valor medio sale:

Simulación

Es un simulador de un rectificador de onda completa con dos diodos. En el apartado Datos podemos introducir los valores de la tensión de entrada, la relación de espiras, la frecuencia y la resistencia de carga.

En los apartados "Aproximación y Tipo" elegimos el tipo de diodos que queremos para la simulación.

Cada vez que metamos nuevos datos, tenemos que pulsar la tecla "Calcular" para ver los nuevos resultados.

También se puede variar la escala del eje X y del eje Y, al igual que se haría en un osciloscopio.

Para ver el tipo de señal que hay en cada punto, elegimos en el área  "Ver Gráficas".

Rectificador de onda completa en puente

Simulación

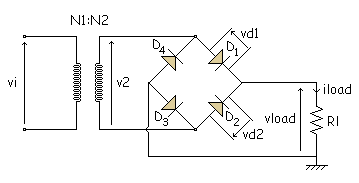

En la figura siguiente podemos ver un rectificador de onda completa en puente:

Mediante el uso de 4 diodos en vez de 2, este diseño elimina la necesidad de la conexión intermedia del secundario del transformador. La ventaja de no usar dicha conexión es que la tensión en la carga rectificada es el doble que la que se obtendría con el rectificador de onda completa con 2 diodos.

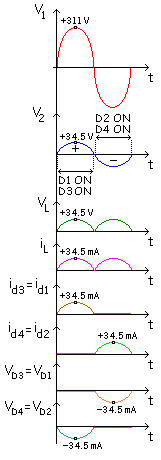

Las gráficas tienen esta forma:

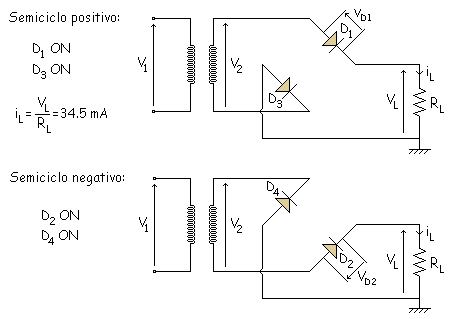

Durante el semiciclo positivo de la tensión de la red, los diodos D1 y D3 conducen, esto da lugar a un semiciclo positivo en la resistencia de carga.

Los diodos D2 y D4 conducen durante el semiciclo negativo, lo que produce otro semiciclo positivo en la resistencia de carga.

El resultado es una señal de onda completa en la resistencia de carga.

Hemos obtenido la misma onda de salida VL que en el caso anterior.

La diferencia más importante es que la tensión inversa que tienen que soportar los diodos es la mitad de la que tienen que soportar los diodos en un rectificador de onda completa con 2 diodos, con lo que se reduce el coste del circuito.

Simulación

Es un simulador de un rectificador de onda completa con un puente de diodos. En el apartado Datos podemos introducir los valores de la tensión de entrada, la relación de espiras, la frecuencia y la resistencia de carga.

En los apartados "Aproximación y Tipo" elegimos el tipo de diodos que queremos para la simulación.

Cada vez que metamos nuevos datos, tememos que pulsar la tecla "Calcular" para ver los nuevos resultados.

También se puede variar la escala del eje x y del eje y, al igual que se haría en un osciloscopio.

Para ver el tipo de señal que hay en cada punto, elegimos en el área "Ver Gráficas".

Filtro por condensador

Condensador

Carga de un condensador a través de una resistencia

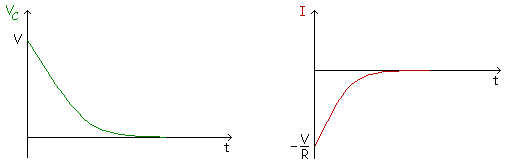

Descarga de un condensador a través de una resistencia

La misión de los rectificadores es conseguir transformar la tensión alterna en tensión continua, pero solamente con los rectificadores no obtenemos la tensión continua deseada. En este instante entra en juego el filtro por condensador.

Conociendo las características de un Condensador, y viendo su capacidad de almacenamiento de energía, lo podemos utilizar como filtro para alisar la señal que obtenemos en la salida

Condensador
Como se ha dicho el condensador es un elemento que almacena energía. Este elemento se opone a las variaciones bruscas de la tensión que se le aplica. Se representa con la letra C y su unidad es el Faradio (F).

Una capacidad (o condensador) pura adelanta la intensidad 90º con respecto a la tensión aplicada entre sus bornes.

Cuando la tensión aplicada entre los bornes del condensador aumenta en el condensador se crea una diferencia de potencial de signo contrario a la aplicada entre los bornes oponiéndose así a la variación brusca de la tensión.

Carga de un condensador a través de una resistencia

El circuito y las ecuaciones resultantes de él son estas:

La constante de tiempo t es el tiempo necesario para que el condensador se cargue aproximadamente al 63 % de la tensión de la fuente. A efectos prácticos, el condensador se supone cargado al cabo de 5t. Las gráficas son las siguientes:

Descarga de un condensador a través de una resistencia

El circuito con sus ecuaciones:

Y las gráficas:

Nuestro objetivo es convertir la onda que tenemos ahora en una onda continua. Para esa conversión pondremos un condensador en los rectificadores analizados anteriormente

Rectificador de media onda con filtro por condensador

Aproximaciones

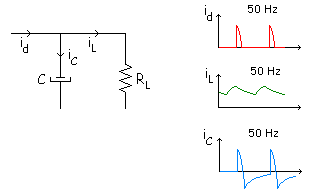

Intensidades

Pero antes de empezar a hacer cálculos vamos a ver un concepto.

Primeramente vamos a ver ese circuito sin C. En este caso la forma de onda de la intensidad es igual a la tensión en la resistencia.

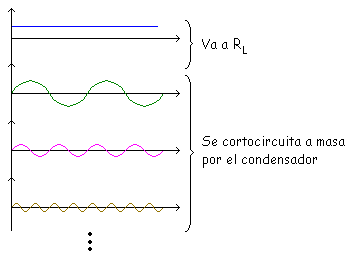

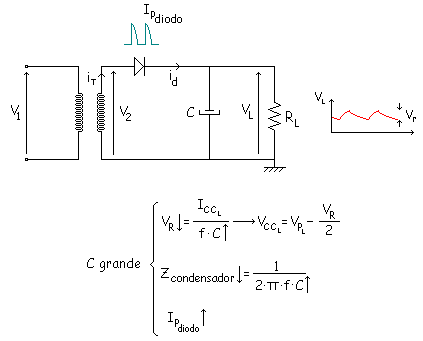

El objetivo del C es desviar parte de la corriente por él, para que sólo vaya por la RL la componente continua de Fourier y el resto se cortocircuite a masa a través del condensador.

Para que esto ocurra tenemos que ver la impedancia equivalente del condensador, y ver así como afectan los diferentes valores de la frecuencia a esta impedancia.

Como se ve, el valor de frecuencia más problemático es el de 50 Hz, ya que es el que más depende de la capacidad, y por lo tanto el que tiene un mayor valor de la impedancia. Si se consigue que a la frecuencia de 50 Hz tengamos un valor aceptable de la impedancia, para el resto de las frecuencias funcionará bien.

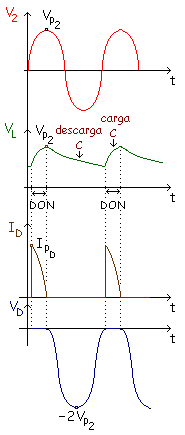

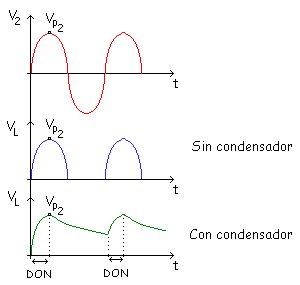

Las ondas que tendríamos con y sin C serán estas, comparadas con la onda del secundario:

Al añadir el C hay modificaciones en el comportamiento del circuito. Veamos los pasos que se dan:

  • Inicialmente el C es un cortocircuito, y al enchufar el circuito a la red es C se carga de 0 a VP2. Se cargará la ritmo del transformador porque el diodo es ideal, con lo que es un cortocircuito.
  • Cuando el C se ha cargado del todo a VP2, a partir del valor máximo, el D entra en inversa y deja de conducir (D conduce hasta VP2), con lo que empieza a disminuir el valor de la tensión de salida.
  • Ahora se descargará el C a través de RL.

El C se va descargando hasta igualarse al valor de VL, entonces el D pasa a ON con lo que se vuelve a cargar hasta VP2 y se repite el proceso.

Mientras el C se carga D conduce (D ON) y mientras C se descarga D no conduce (D OFF).

Ahora el D está en ON en menos tiempo que antes y las corrientes son muy grandes porque el C se carga en poco tiempo.

En poco tiempo necesita mucha energía, por lo tanto la intensidad es grandísima, y el resto del tiempo el D no conduce.

La tensión en el D se da cuando está en OFF. El valor máximo de esa tensión es:

A ese valor máximo de tensión en inversa se le llama "Tensión Inversa de Pico del Diodo".

El cálculo de IPD ("Intensidad de Pico del Diodo") es muy difícil de calcular, hay que resolverlo por iteraciones y esto es muy largo por ello lo haremos con aproximaciones.

Aproximaciones

  • 1ª Aproximación (diodo ideal)

Como se ve en el dibujo se aproxima a rectas, lo convertimos en lineal.

Para calcular el valor del rizado, vemos la descarga del condensador que es una exponencial hasta t1 (ese valor de t1 lo hemos calculado anteriormente por iteraciones), y al final después de hacer integrales tomando la intensidad constante se llega a una valor del rizado de:

Recordar:

  • 2ª Aproximación
  • 3ª Aproximación

Normalmente usaremos la 1ª aproximación (ideal) o la 2ª aproximación.

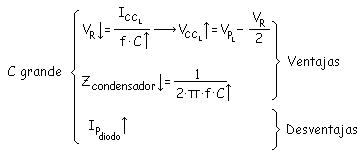

¿ Qué nos conviene ? ¿ C (capacidades) grandes o C pequeñas ?

Si la C (capacidad) es grande el condensador se descarga más lentamente y tenemos menos tiempo para cargar el condensador, por lo tanto la intensidad de pico del condensador es muy grande.

Conclusión: Lo mejor es un C grande pero hay que tener cuidado con el D porque tiene que sufrir valores de pico mayores.

Resumiendo:

Intensidades

En la gráfica del diodo se ve que el área de arriba y el de abajo son iguales, por lo tanto. el valor medio de la intensidad es cero, entonces:  ICCD = ICCL

Con esto el pico de intensidad que tiene que aguantar el diodo es grandísimo, el diodo sufre mucho

Rectificador de onda completa con 2 diodos con filtro por condensador

Intensidades

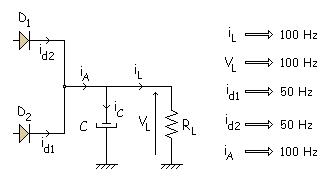

El D1 conduce en el semiciclo positivo y sólo cuando se carga el C. El D2 conduce en el semiciclo negativo y sólo cuando se carga el C. La deducción de esa formula (VCCL) es como antes, aproximar a una triangular, y sale la misma fórmula.

Las conclusiones de lo que nos conviene son las mismas de antes:

Intensidades

Como en el caso anterior la intensidad media por el condensador es cero:  ICCA = ICCL

En este caso la intensidad que tienen que aguantar los diodos es la mitad que en el caso anterior.

Rectificador de onda completa en puente con filtro por condensador

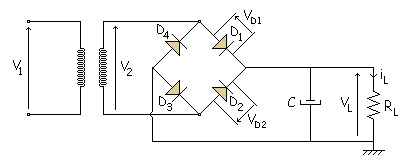

El C siempre se pone en paralelo con la RL. El circuito y las gráficas son las siguientes:

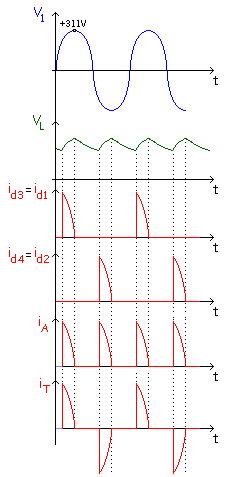

Es parecido al anterior, cambia el valor de iT. Conducen D1 y D3 en positivo y conducen D2 y D4 en el semiciclo negativo. En el transformador el mismo bobinado sufre la intensidad, entonces tiene que soportar toda la intensidad, pero a veces hacia arriba y otras hacia abajo. Hay que diseñar el arrollamiento del hilo del secundario para que aguanten esos picos positivos y negativos.

Para el condensador sigue sirviendo lo visto anteriormente:

La única diferencia está en la iT y la VIP (tensión inversa de pico).

La tensión inversa de pico (VIP) solo tiene que aguantar VP2  y no el doble de este valor como en el caso anterior.

Ejemplo:

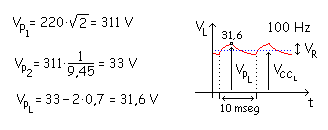

Calculamos todo lo que hemos visto en la teoría:

Kirchoff se cumple para valores medios, con valores eficaces no se cumple (con ondas senoidales).

El valor medio de la corriente en la carga será:

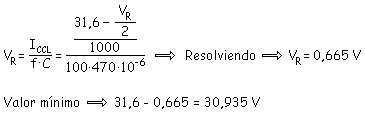

El valor del rizado es:

El condensador se descargará hasta ese valor mínimo.

El valor medio del diodo es:

C orriente inicial

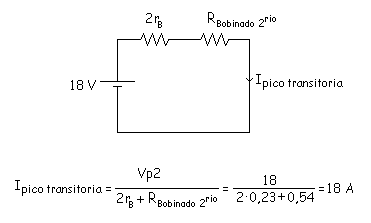

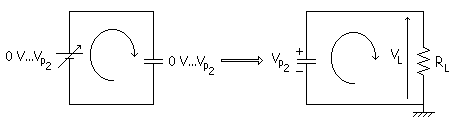

En el instante en que se conecta el circuito a la red, el condensador del filtro, que inicialmente está descargado, actúa como un cortocircuito; por lo tanto, la corriente inicial de carga del condensador puede llegar a ser muy grande. A esta corriente se le llama "Corriente Inicial".

Si tenemos la onda senoidal de la red:

Al conectar el circuito a la red puede tomarse cualquier valor de la onda senoidal, no se sabe, porque al ser senoidal va variando de valores continuamente. En todo los casos en que se tomen tiene que funcionar bien, siendo los peores casos los valores máximos y mínimos. Si por ejemplo se coge el valor máximo que es 311 V entonces en VP2 = 18 V (311 / 17,28) y tenemos una pila en el secundario de 18 V. Conducen D1 y D3.

Es como una pila que esta cortocircuitada, así hay una intensidad muy grande que podría quemar el hilo, pero no es así, ahora hay que ver cosas que hemos despreciado anteriormente como las resistencias internas de los diodos rB (1N4001 (rB = 0.23 W)). Además el hilo de cobre del bobinado del secundario del transformador es como una resistencia que hay que poner también. Habría que poner también la resistencia del hilo de cobre del circuito. Al final habría una intensidad de pico transitoria de valor:

Esta es una intensidad muy grande. Recordar que antes había un valor medio de intensidad que era:

Ahora el pico es 1000 veces mayor que antes, se puede quemar el hilo de cobre, los diodos, etc... Para que esto no ocurra hay que hacer algo, vamos a analizarlo:

Anteriormente se había visto que en un diodo lo normal es que saliese esta forma de onda:

Teníamos que el valor de VL estaba entre 16,6 y 16,4. Inicialmente está a cero. El C poco a poco se irá cargando, mediante una exponencial, y al cabo de un tiempo cuando entra en rizado se dice que está en "Régimen Permanente", y cuando se está cargando el C primeramente se lo llama "Régimen Transitorio". El transitorio es complicado de analizar.

La capacidad (C) del condensador influye mucho

  • C grande: El intervalo de tiempo que dura el transitorio es grande, tarda en cargarse.
  • C pequeña: Se carga rápidamente.

Picos con la misma altura en el régimen permanente. En el transitorio los picos de intensidad son variables.

Para C < 1000 µF le da tiempo a cargarse al diodo con el primer pico. Con capacidades pequeñas en los primeros 20 mseg se ha cargado el C.

Para capacidades mayores: C > 1000 µF.

No le da tiempo a cargarse del todo al condensador en el primer pico, si en el segundo tampoco, sino uno tercero y si ya se carga viene el régimen permanente.

La constante de tiempo del circuito que esté cargando al condensador es:

Al llegar a 5 = 5 mseg se ha cargado casi todo (96 %), y suponemos que se ha cargado todo el condensador.

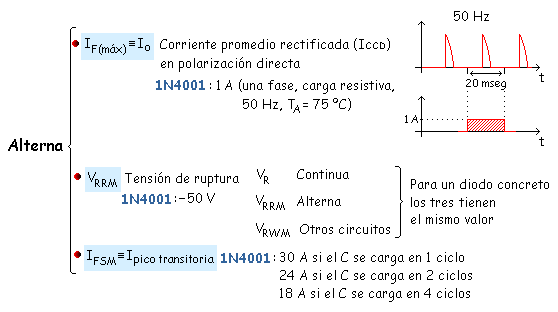

En la hoja de características tenemos IFSM (oleada de corriente de pico no repetitiva, Forward surge maximum).

Ejemplo: 1N4001   IFSM = 30 A

Si el condensador se carga en 1 ciclo de red (C < 1000 µF) la corriente máxima que resistirá será de 30 A. Si tardo 2 ciclos en cargarse resistirá como mucho 24 A en el primer ciclo. Si necesita 4 ciclos para cargarse necesita 18 A como mucho.

Los problemáticos son:

  • Fuentes de alimentación de corriente grandes (ICCL grande).
  • El valor del rizado:

C muy grande en estos casos para reducir el pico inicial, se pone un conmutador de 2 posiciones. Poniendo una resistencia limitadora (R).

Con esto se reduce mucho el pico inicial. Antes de enchufarse se pone en la posición 1 y luego a los pocos segundos se pone en la posición 2 y funciona normalmente en régimen permanente. Esta es una solución de andar por casa, pero si es un equipo automático, convirtiendo ese aparato en automático con un temporizador que conmute de un punto a otro automáticamente.

Detección de averías

C abierto

D abierto

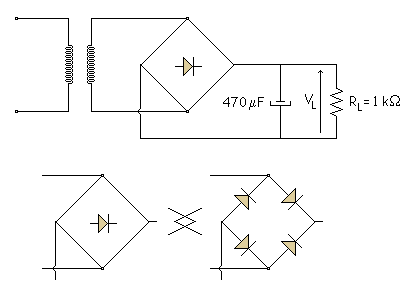

Para analizar las averías típicas de una fuente de alimentación primeramente vamos a calcular los valores teóricos para el circuito de la figura:

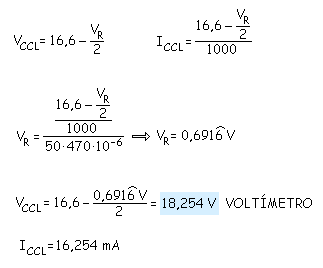

Si calculamos los valores teóricos de ese circuito, aplicando las formulas vistas anteriormente, obtenemos estos valores:

Si se pone un polímetro en la resistencia de carga RL éste marcaría lo siguiente:

Si colocamos un osciloscopio en esa resistencia de carga RL tendríamos:

Con esto se podrían ver las averías, los ejemplos típicos son:

C abierto

Se vería en el osciloscopio esta forma de onda (el osciloscopio es el mejor aparato para ver este tipo de averías.

Pero si no se tuviese un osciloscopio y si un voltímetro el valor que tendríamos sería:

Se ve que hay una gran diferencia entre 16.43 V y 10.57 V con esto se detectaría que hay un fallo.

D abierto

Al abrirse un diodo un semiciclo no funciona, esto lo vemos claramente con el osciloscopio :

Si se usa el voltímetro se consigue este valor de tensión de carga:

La diferencia no es muy grande por lo que es difícil ver el fallo con el voltímetro, es mejor el osciloscopio para ver estos errores.

Hoja de características del diodo

Antes teníamos:

Ahora tenemos alterna y nos interesa:

Fusibles

Hay que poner fusibles de protección en fuentes de alimentación. Se pueden poner en la malla del primario o del secundario ¿Donde es mejor?

Como es más barato el fusible de 1 A, lo mejor será poner el fusible en el primario.

¿Que valor de corriente interesa? En un transformador ideal, las corrientes están relacionadas por la fórmula:

Hay que tener cuidado porque se puede estropear por el calor. La formula anterior para ondas senoidales es:

Pero la onda que tenemos no es senoidal su forma es la siguiente:

Si se usara la fórmula anterior para calcular la intensidad, habría un 40 % de error, pero esto no es tan importante porque después de conseguir es valor, se suele añadir un margen mayor al fusible para que no falle. Así calcularemos para un valor mucho mayor del que nos salga con esa fórmula (Ejemplo: Si sale 0,167 A tomaremos un fusible de 0.25 A).

Entonces aplicaremos la fórmula. Para medir valores eficaces tenemos el amperímetro. Tomamos un amperímetro especial que solo mide valores eficaces de senoidales, un "Amperímetro de Verdadero Valor Eficaz", que se basa en muestreo, que es lo siguiente: coger un periodo y aplicarle la definición de valor eficaz.

Que es la suma de los cuadrados de la onda que va sacando, esto es una integral dividida entre el periodo y todo dentro de una raíz cuadrada, es la definición de valor eficaz.

Y se obtiene un valor para la corriente en el secundario de 1,5 A rms (en valor eficaz, root means square = raíz cuadrada de la media de los cuadrados). Si nos dicen que la relación de espiras es de 9 : 1, el valor eficaz de la intensidad por el primario vale:

Como se ha dicho anteriormente ahora hay que coger un valor mayor, por ejemplo se podría coger el de 0,25 A.

Transformadores reales

Los transformadores son cuadrados de chapas de hierro colocados uno tras otro y arrollados por un hilo de cobre barnizado (aislado), tanto en el primario como en el secundario.

Los transformadores reales no son ideales, el conductor del bobinado (cobre) tiene una resistencia que produce pérdidas de potencia. Son perdidas de potencia debidas al calentamiento en el hilo, son las "Pérdidas en el Cobre".

El flujo magnético en las chapas crean unas "Pérdidas en el Hierro", que suelen ser perdidas por Histéresis y por Foucault.

Entonces de la red no se aprovecha todo. Lo ideal sería el 100 % de la red a la carga, pero existen esas pérdidas.

Ejemplo: Transformador F25X:   V1 = 115 V   V2 = 12.6 V   I1 = 1.5 A

Si se quita la carga, aumenta la tensión en el secundario, y no hay pérdidas en el secundario. Al final si se quiere conocer la corriente del primario se usa la ecuación:

Y para calcular la corriente del primario se usa la ecuación:

En este curso solo nos van a interesar los transformadores ideales que son los vistos anteriormente, pero es interesante tener en cuenta que los transformadores que compréis en la tienda son reales y no ideales.

Sugerencias para el diseño de fuentes de alimentación

Nos dicen que tenemos un rectificador de onda completa con una VL (VCCL = 9 V) y IL (ICCL = 1 A).

Primero se elige el rizado (VR), que se toma aproximadamente:

Una vez que se tiene el rizado se saca la capacidad:

Ahora hay que ver si es C < 1000 mF o C > 1000 mF para ver si se carga el C con uno o más ciclos.

  1. Si C < 1000 mF el C se carga en 1 ciclo, en el transitorio inicial.
  2. Si C > 1000 mF el C se carga en más de 1 ciclo.

Si es el segundo caso:

Se calcula con un ohmetro el valor de la resistencia del bobinado secundario, y la rB se saca del catálogo, con los valores de IF y VF.

Se saca Ipico inicial = IFSM y se elige un diodo adecuado viendo en el catálogo. Después se elige un transformador, etc...

Suelen haber problemas en circuitos que absorben mucha corriente porque suele salir una capacidad muy grande.

Por se tendrá que coger mayor rizado como por ejemplo un 20 % para que no halla problemas.

El condensador se calienta, si la corriente por el condensador es muy grande se puede destruir el C. Para elegir el condensador se mide el verdadero valor eficaz con un amperímetro.

Finalmente se ve en el catálogo el valor, por ejemplo de 5000 mF, y tenemos varios condensadores que aguantan diferentes corrientes, y se elige uno.

Después de esto elegir un transformador ya no es tan problemático.

Filtros RC y LC

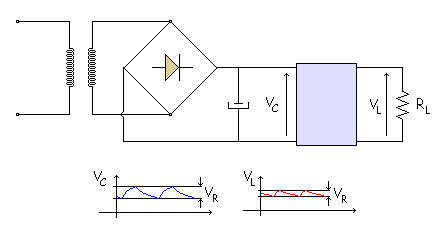

Si se quiere disminuir el rizado se pueden utilizar cualquiera de esto cuatro elementos:

  • Filtro RC.

  • Filtro LC.

  • Regulador con diodo zener.

  • Regulador monolítico.

Los dos primeros no se usan. El regulador con diodo zener se dará en el siguiente tema y el regulador monolítico se verá más adelante.

Multiplicadores de tensión

Doblador de tensión

Doblador de tensión de onda completa

Triplicador

Cuadriplicador

Simulación

A veces hay cargas que necesitan una tensión muy alta y que absorben una corriente pequeña

Ejemplo: Tubo de rayos catódicos (TV, monitor de ordenador, osciloscopio).

Entonces hay que elevar la tensión de la red. Primero se pone un transformador elevador con todos los diodos y condensadores que necesite.

Y tenemos un rizado casi nulo.

El mayor problema es que el transformador elevador sería muy voluminoso porque necesitaría muchas espiras, además el campo eléctrico sería grande, VIP del diodo también (VIP = 2Vpico = 2*933 = 1833 V en inversa), mucha tensión en el C, etc...

Por eso no se usa un transformador elevador sino que se utiliza un multiplicador de tensión. Hay varios tipos de multiplicadores de tensión, nosotros analizaremos estos cuatro:

  • El Doblador de tensión
  • El Doblador de tensión de onda completa
  • El Triplicador
  • El Cuadriplicador

Doblador de tensión

Para comenzar a analizar este tipo de circuitos es interesante tener en cuenta este truco.

Truco: Empezar en el semiciclo (malla) donde se cargue un solo condensador.

Entonces nos queda de esta forma si ponemos la carga en C2:

La masa se coloca en la borna negativa del condensador

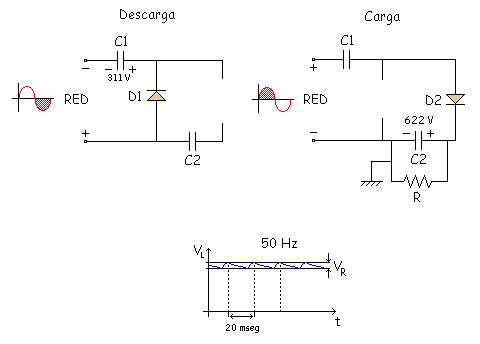

Y se carga C2 a 622 V. Y como se ve, si se conectan las bornas a C2, esto es un doblador de tensión. Como la corriente de descarga es pequeña, el C2 se descarga despacio con una constante de tiempo de valor:

Resumiendo tenemos:

Como es de 50 Hz se puede decir que es un "Doblador de tensión de media onda". Si cambiamos un poco el circuito tendremos otro ejemplo:

Doblador de tensión de onda completa

Quitamos la carga para analizarlo. Pulsar doblemente el la imagen para ver su comportamiento:

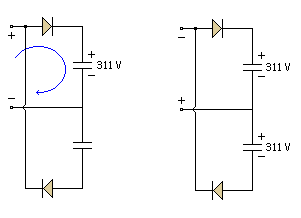

Como ya se ha dicho antes empezamos por donde halla un solo condensador.

Si representamos VL en función del tiempo.

Primero uno luego el otro, se van turnando los 2 condensadores, como cada uno es de 50 Hz los 2 a la vez son 100 Hz.

Este circuito tiene una ventaja respecto al anterior: El rizado es más pequeño. La desventaja radica en que no sabemos donde colocar la masa, en el caso anterior lo teníamos fácil, pero ahora si ponemos debajo de RL no hay ninguna borna de la red a masa.

Si conectamos una carga también a masa puede haber un cortocircuito. Hay que andar con cuidado al usar ese circuito.

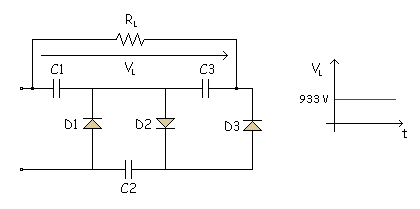

Triplicador

Al de media onda se le añade algo.

El principio es idéntico: Semiciclo negativo se carga C1, semiciclo positivo se carga C2 a 622 V, semiciclo negativo se carga C3 a 622 V, 2 veces el pico.

Ahora elegimos las bornas para sacar:

Con esto se puede hacer un doblador y un triplicador dependiendo de donde se colocan las bornas. Y tenemos 933 V a la salida.

El truco consiste en que la cte de tiempo de descarga sea:

Y si a este circuito se le añade una etapa más (diodo y condensador) se convierte en un cuadriplicador.

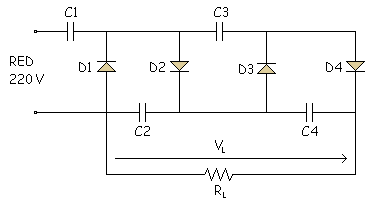

Cuadriplicador

Es como los anteriores, y la tensión se toma como se ve en la figura:

Simulación

Es un cuadriplicador de tensión de media onda.

Los diodos se suponen ideales (1ª Aproximación).

Solo hay que pulsar la tecla "Empezar" y comenzara el proceso de carga de los diodos en sucesivos circuitos equivalentes. Se puede observar si los diodos están en ON o en OFF, al igual que se ve el valor de la carga de los condensadores.

Si se pulsa el botón de "Pausa", el proceso se congelara hasta que pulsemos "Continua".

Aplicación: Estos circuitos que hemos visto sirven para conseguir unas tensiones grandes y por ello se pueden usar en los "Tubos de Rayos Catódicos".

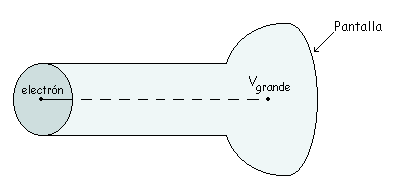

Los electrones deben ser acelerados para chocar con la pantalla a una velocidad muy grande, se excita un electrón de fósforo y al volver cede energía en forma de luz. Para acelerar los electrones hace falta una tensión muy grande para que cojan velocidad.

El Limitador

Limitador positivo

Limitador positivo polarizado

Simulación

Limitador negativo

Podemos tener dos tipos de diodos:

  • De Pequeña Señal: Frecuencias mayores que la red, limitaciones de potencia menores que 0.5 W (corrientes de miliAmperios).
    • Limitadores.
    • Cambiadores de nivel.
    • Detector de pico a pico.
  • De Gran Señal: Diodos de potencia, son los diodos que se usan en las fuentes de alimentación, tienen una limitación de potencia mayor que 0.5 W (corrientes de Amperios)

Ahora vamos a analizar los diodos de pequeña señal.

Limitador positivo

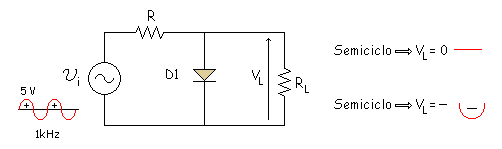

Esta es la forma de un limitador positivo:

Se tomo RL >> R para que en el semiciclo negativo vaya todo a la salida.

Recorta los semiciclos positivos, limita o recorta. Si se usa la 2ª aproximación:

No recorta de forma perfecta por no ser ideal el diodo.

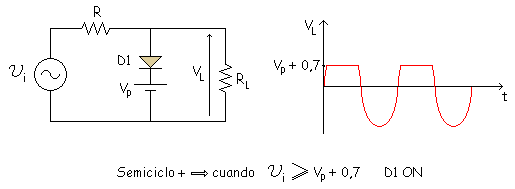

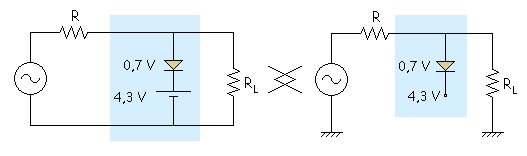

Limitador positivo polarizado

Es como el anterior pero con una pila.

Simulación

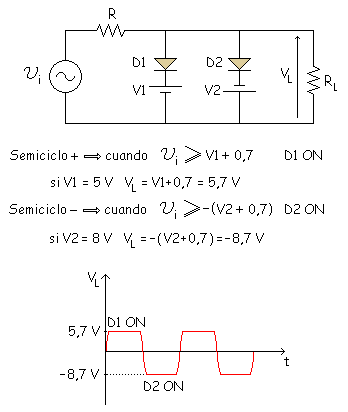

En la simulación se puede ver la señal de salida del circuito.

Se utiliza la segunda aproximación de los diodos.

Cada vez que introduzcamos nuevos datos, pulsaremos el botón "Calcular" para ver la nueva gráfica con sus respectivos valores máximos y mínimos.

Si la gráfica se sale de los limites, podemos variar la escala con la opción de "escala eje y".

Para realización de esta simulación se han tomado estas equivalencias:

RL = Rload    VL = Vload

Limitador negativo

La diferencia con el limitador positivo radica en el cambio de dirección del diodo.

Para explicar el comportamiento del limitador negativo vamos a analizar un limitador doble, que esta compuesto por un limitador polarizado positivo y otro limitador polarizado negativo.

Esto era para RL >> R. Si no se cumpliera esto no sería una senoidal cuando no conducen los diodos.

Es un circuito recortador (limitador), es un circuito limitador positivo polarizado y limitador negativo polarizado.

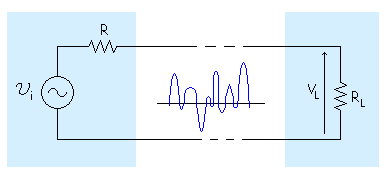

Aplicación: Si se mete una onda de pico muy grande a la entrada, aparece una onda prácticamente cuadrada a la salida, que aunque no sea tan parecida se toma como si fuese una onda cuadrada (es imposible hacer una onda cuadrada perfecta).

Primera aplicación: "Transformar una Senoidal a Cuadrada".

Si recorto en + 5 V y en 0 V.

Puedo aprovechar esto para electrónica digital

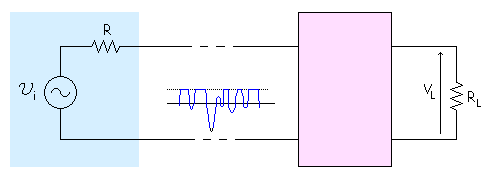

Aplicación: Si tenemos un circuito que da alterna a su salida que es variable y nosotros queremos transmitir esa onda a la carga, podemos estropear la carga si conectamos directamente la carga a ese circuito.

 Por eso ponemos un recortador o limitador entre la carga y ese circuito para que no se estropee la carga. Es para protección de la carga ( se puede limitar la parte positiva, la negativa o las dos dependiendo del limitador que se utilice).

Ejemplo:  Imaginemos que queremos limitar la parte positiva.

Así se protege la carga de tensiones mayores de + 5 V.

Limitador = Fijador = Recortador

Pero este circuito suele ser caro debido a la pila, que suele ser una Fuente de alimentación con su condensador, diodos, etc... Como la pila es cara se ponen muchos diodos:

El único inconveniente de este circuito es que nos limita esa tensión a múltiplos de 0,7 V.

El cambiador de nivel de continua

Cambiador de nivel positivo

Cambiador de nivel negativo

Como en el caso anterior hay dos tipos de cambiadores de nivel positivo y negativo.

Cambiador de nivel positivo

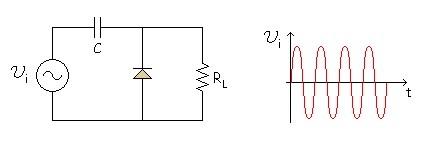

Lo veremos con un ejemplo:

NOTA: La carga no tiene porque ser solo una resistencia, puede ser el equivalente de Thévenin de otro circuito, etc...

Truco: Se empieza por el semiciclo en el que conduce un diodo y se carga un condensador.

Seguimos con el ejemplo. Semiciclo negativo.

Suponemos el diodo ideal. El condensador se carga en el semiciclo negativo. Una vez cargado, el condensador se descarga en el semiciclo positivo:

Interesa que el condensador se descargue lo menos posible. Para que sea la descarga sea prácticamente una horizontal se tiene que cumplir:

Si suponemos que el condensador se descarga muy poco, suponemos siempre cargado a 10 V el condensador.

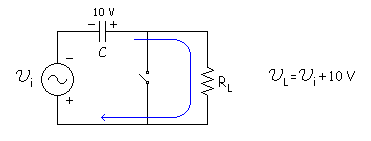

Hemos subido 10 V el nivel de continua.

OFFSET = Nivel de continua

Este es el cambiador de nivel positivo. Si quisiera cambiar hacia abajo sería el cambiador de nivel negativo que es igual cambiando el diodo de sentido.

Cambiador de nivel negativo

Como antes, el condensador siempre a 10 V. Se le resta 10 a la entrada. Es un "OFFSET Negativo".

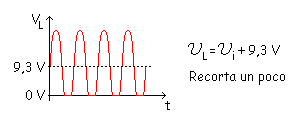

Todo esto es cogiendo el diodo ideal. Si usamos 2ª aproximación, diodo a 0.7 V.

Detector de pico a pico

Detector de pico a pico = Medidor de pico a pico = Doblador de tensión

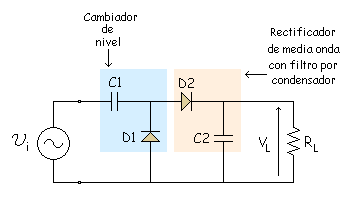

Nos basamos en el cambiador de nivel y le vamos a añadir un rectificador de media onda con filtro por condensador.

Es como un doblador de tensión físicamente pero cambia el concepto.

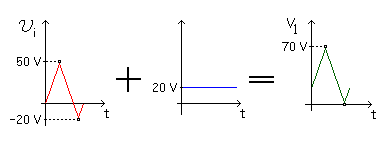

Ejemplo: Tomamos una onda triangular:

Empezamos con 1 diodo y 1 condensador como siempre.

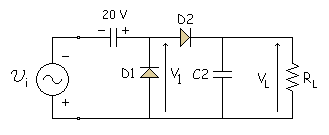

Se carga a 20 V. Suponemos que el C no se descarga nunca, entonces:

Y V1 es:

Recordar lo que hacía el condensador:

Si suponemos que no se descarga nada, VL sería:

Ponemos el voltímetro en DC (continua) para ver esa gráfica que nos marcaría 70. Tenemos un pequeño error debido a la caídas en los diodos, nos daría 68 o algo menos. Para que ese error sea menor se puede poner Germanio (0.3 V) en vez de Silicio (0.7 V) para que halla un menor error.

Retorno para continua

Cargas equilibradas y desequilibradas

Puede ocurrir que al conectar un generador de señal a un circuito no funcione, a pesar de no haber nada defectuoso en el circuito o en el generador de señal.

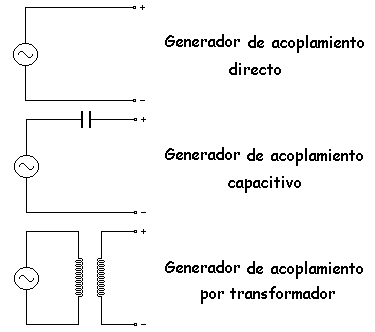

Existen tres tipos distintos de generadores, por fuera parecen iguales:

Pero por dentro son diferentes:

Todos estos generadores tienen una resistencia interna de unos 600 W que despreciaremos.

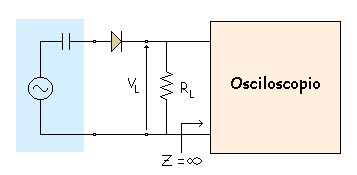

Ejemplo: Le ponemos un rectificador de media onda y vemos con el osciloscopio la VL. El equivalente de Thévenin del osciloscopio tiene que ser Z = 8 para que no varíe el circuito.

Conducen solo los semiciclos positivos. Por eso la VL que debería salir es la siguiente:

Pero en realidad lo que sale es esto:

El problema suele estar en el generador. El problema es el siguiente:

Sindicacion RSSSindicacion RSS forosNoticias en tu correo© 2004 F.J.M.Información Legal
