Diodos Semiconductores

Contenido:
  • Diodo Semiconductor
  • Clasificación.
  • Diodos Rectificadores. Características.
  • Diodos de Señal. Resumen de funcionamiento.
  • Diodos de Conmutación. Resumen de funcionamiento
  • Diodos de alta Frecuencia.Resumen de funcionamiento.
  • Diodos Zener. Resumen de funcionamiento.

Diodo Semiconductor

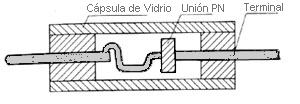

El diodo semiconductor está constituido fundamentalmente por una unión P-N, añadiéndole un terminal de conexión a cada uno de los contactos metálicos de sus extremos y una cápsula que aloja todo el conjunto, dejando al exterior los terminales que corresponden al ánodo (zona P) y al cátodo (Zona N)

El diodo deja circular corriente a través suyo cuando se conecta el polo positivo de la batería al ánodo, y el negativo al cátodo, y se opone al paso de la misma si se realiza la conexión opuesta. Esta interesante propiedad puede utilizarse para realizar la conversión de corriente alterna en continua, a este procedimiento se le denomina rectificación.

En efecto. si se aplica a este diodo una tensión alterna, únicamente se producirá circulación de corriente en las ocasiones en que el ánodo sea más positivo que el cátodo, es decir, en las alternancias positivas, quedando bloqueado en las ascendencias negativas, lo que impide el paso de la corriente por ser en estas ocasiones el ánodo más negativo que el cátodo.

La corriente resultante será «pulsante», ya que sólo circulará en determinados momentos, pero mediante los dispositivos y circuitos adecuados situados a continuación puede ser convertida en una corriente continua constante, que es el que se emplea actualmente casi en exclusiva; presenta sobre el de vacío algunas ventajas fundamentales: - Es de tamaño mucho más reducido, lo que contribuye a la miniaturización de los circuitos.

- La cantidad de calor generado durante el funcionamiento es menor, ya que no necesita ningún calentamiento de filamento. - Funciona con tensiones mucho más bajas, lo que posibilita su empleo en circuitos alimentados a pilas o baterías.

- Pueden ser utilizados en equipos que manejen grandes corrientes, aplicación que con diodos de vacío resultaba prohibitiva en ocasiones por el gran tamaño de éstos. Existen diodos semiconductores de muy pequeño tamaño para aplicaciones que no requieran conducciones de corrientes altas, tales como la demodulación en receptores de radio. Estos suelen estar encapsulados. en una caja cilíndrica de vidrio con los terminales en los extremos, aunque también se utiliza para ellos el encapsulado con plástico. Clasificación

Dentro del amplio conjunto de modelos y tipos diferentes de diodos semiconductores que actualmente existe en el mercado, se puede realizar una clasificación de forma que queden agrupados dos en varias familias, teniendo en cuenta aquellas características más destacadas y que, de hecho, son las que determinan sus aplicaciones. De esta forma se pueden encontrar las siguientes: - Diodos rectificadores de toda la gama de potencias, con encapsulado individual o en puente. - Diodos de señal de use general. - Diodos de conmutación. - Diodos de alta frecuencia. - Diodos estabilizadores de tensión. - Diodos especiales.

Diodos rectificadores

El encapsulado de estos diodos depende de la potencia que hayan de disipar. Para los de baja y media potencia se emplea el plástico hasta un límite de alrededor de 1 vatio. Por encima de este valor se hace necesario un encapsulado metálico y en potencias más altos deberá estar la cápsula preparada para que pueda ser instalado el diodo sobre un radiador de color, por medio de un sistema de sujeción a tornillo. Cualquier sistema rectificador de corrientes, tanto monofásicas como trifásicas o polifásicas, se realiza empleando varios diodos según una forma de conexión denominada en puente. No obstante, también se utiliza otro sistema con dos diodos, como alternativa del puente en algunos circuitos de alimentación monofásicos.

Debido al gran consumo a nivel mundial de diodos que más tarde son empleados en montajes puente, los fabricantes decidieron, en un determinado momento, realizar ellos mismos esta disposición, uniendo en fábrica los cuatro diodos y cubriéndolos con un encapsulado común. Esto dio lugar a la aparición de diversos modelos de puentes de diodos con diferentes intensidades máximas de corriente y, por lo tanto, con disipaciones de potencia más o menos elevadas, en la misma forma que los diodos simples. En los tipos de mayor disipación, la cápsula del puente es metálica y está preparada para ser montada sobre un radiador.

Características

Cualquier diodo rectificador está caracterizado por los siguientes factores: - Corriente directa máxima (If). - Tensión directa (Vd), para una corriente If determinada. - Tensión inversa máxima de pico de trabajo (VRWM). - Tensión inversa máxima de pico repetitiva (VRRM). - Corriente máxima de pico (Ifsm). - Corriente inversa máxima de pico (IRM), medida a VRRM. - Potencia total (P/tot).

Estas características deberán ser tenidas en cuenta en el momento de la elección del modelo más adecuado para cada aplicación, procurando no ajustarse demasiado a los valores límites, ya que ello acortaría excesivamente la duración del componente.

Diodos de señal

Los diodos de señal de use general se emplean en funciones de tratamiento de la señal, dentro de un circuito o bien para realizar operaciones de tipo digital formando parte de «puertas» lógicas y circuitos equivalentes, Son de baja potencia. Las características de estos diodos son:

- Tensión inversa (Vr), hasta 75 V como máximo. - Corriente directa (If), 100 mA. - Potencia máxima (P/tot), 200 milivatios (mW)

El encapsulado es en forma de un cilindro miniatura, de plástico o vidrio, estando los dos terminales de conexión situados en los extremos. Sobre el cuerpo deberá estar marcado el hilo de conexión que corresponde al cátodo, mediante un anillo situado en las proximidades de éste.

Diodos de conmutación

Los diodos de conmutación o rápidos se caracterizan por ser capaces de trabajar con señales de tipo digital o <<lógico>> que presenten unos tiempos de subida y bajada de sus flancos muy breves. El factor o parámetro que caracteriza a estos diodos es el tiempo de recuperación inverso (TRR) que expresa el tiempo que tarda la unión P-N en desalojar la carga eléctrica que acumula, cuando se encuentra polarizada inversamente (efecto similar a la acumulación de carga de un condensador), y recibe súbitamente un cambio de tensión que la polariza en sentido directo. Pueden ser considerados rápidos aquellos diodos con un TRR inferior a 400 nanosegundos, en modelos de media potencia, para los de baja potencia este tipo es del orden de los 5 nanosegundos.

Diodos de alta frecuencia

Los diodos de alta frecuencia se emplean en aquellas partes de un circuito que deben de funcionar con frecuencias superiores a 1 megahertz (1 millón de ciclos por segundo). Se caracterizan por presentar una baja capacidad de difusión (Cd) entre las dos zonas semiconductoras que forman la unión P-N, cuando éstas están polarizadas en sentido directo.

Diodos zener

Los diodos estabilizadores de tensión se emplean, como su nombre indica, para producir una tensión entre sus extremos constante y relativamente independiente de la corriente que los atraviesa. Aprovechan, para su funcionamiento, una propiedad muy interesante que presenta la unión semiconductora cuando se polariza inversamente por encima de un determinado nivel.

Normalmente un diodo que recibe una polarización inversa no permite el paso de la corriente o lo hace dejando pasar una intensidad debilísima. Sin embargo, al alcanzar una determinada tensión, denominada tensión zener se produce un aumento de la cantidad de corriente, de forma tal que esta diferencia de potencial entre sus extremos se mantiene prácticamente constante, aunque se intente aumentar o disminuir a base de variar la intensidad que lo atraviesa. Existe una amplia gama de tipos clasificados por una serie de tensiones zener normalizadas y por la potencia que son capaces de disipar, desde 250 mili vatios hasta decenas de vatios, con encapsulado plástico o metálico. Los parámetros que caracterizan a un diodo zener son:

- Tensión zener (Vz). - Corriente minima para alcanzar la Vz (Iz). - Potencia máxima (P/tot).

Diodos especiales

Dentro del grupo de diodos especiales están comprendidos los diodos varicap, diodos túnel y diodos Led Los primeros se construyen buscando acentuar al máximo la propiedad que presente la unión P-N de comportarse de una forma análoga a un condensador, cuando se la polariza inversamente. La capacidad resultante es, además, variable con la tensión aplicada; lo cual permite disponer de una forma muy simple de condensadores variables, controlados por una diferencia de potencial. Su empleo está muy generalizado en etapas de sintonía de receptores de radio y TV.
