El EClamp2357N se caracteriza por seis líneas de protección combinada de interferencia electromagnética (EMI), interferencia de radiofrecuencia (RFI) y descarga electro-estática (ESD).

También incluye cuatro líneas adicionales de protección ESD para líneas I/O de elevada velocidad y potencia. Las tarjetas de memoria SD se han convertido rápidamente en el estándar para almacenamiento de dispositivos de consumo de alta capacidad gracias a sus capacidades de transferencia de datos de elevada velocidad.

Diseñado para interfaces de tarjetas de memoria SD, el EClamp2357N también se puede utilizar en displays de pantalla táctil, microteléfonos móviles, LCD a color y aplicaciones de interface de color multimedia.

El EClamp2357N se sitúa en una tarjeta entre el conector de la memoria SD y el controlador de banda base y protege al propio controlador de los transitorios. El nuevo dispositivo reemplaza hasta 28 componentes discretos en una tarjeta con unas dimensiones de QFN de 16 pines y 3 x 3 mm, que se puede integrar en muchos procesos de ensamblaje.

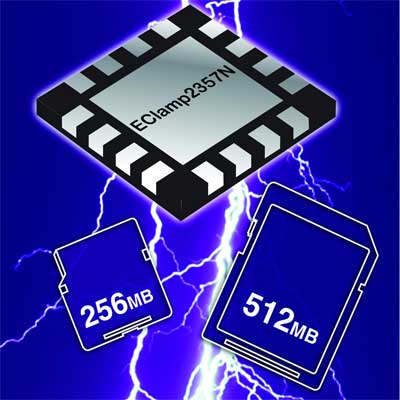

TITULO FOTO   AUTOR FOTO   Cada uno de los seis circuitos del EClamp2357N se compone de un circuito de filtro pi que incluye diodos TVS para protección ESD y una red de condensador de resistencia para filtro EMI / RFI. El nuevo dispositivo de la familia EMIClamp también posee cuatro líneas de diodos TVS para la protección ESD de líneas eléctricas o líneas I/O de elevada velocidad. Un valor de resistencia serie de 100 Ω y un valor de capacidad de componente de 10 pF se emplean para lograr una atenuación mínima de 20 dB entre 1.0 a 3 GHz. Todos los diodos TVS ofrecen supresión efectiva de voltajes ESD superiores a 15 y 8 kV en función de la especificación IEC 61000-4-2, level 4.
