El SC4505 se caracteriza por un conmutador eléctrico de 2 A con una tensión de salida ajustable de hasta 28 V para dirigir dos filas de hasta seis LED usando un solo inductor. Cada serie destaca por una fuente de corriente seleccionable por el usuario con la filas de iluminación trasera y flash soportando hasta 75 y 125 mA, respectivamente. El elevado nivel de potencia puede acomodar LED de alta corriente para displays de más brillo.

El nuevo dispositivo soporta control independiente de las funciones de iluminación trasera y flash a través de pines separados. La intensidad de la iluminación se gradúa mediante señales de control de PWM digital con un rango de 50 Hz a 50 kHz, que mantiene el pico de corriente LED para el máximo brillo. La serie LED de flash se caracteriza por una pausa de flash controlable que reduce la posibilidad de apagado del LED. Además, el flash se puede establecer al 20% de la máxima corriente de flash para iluminación continua de LED.

El convertidor opera con una frecuencia de conmutación nominal de 1 MHz con un rango de entrada de 2.6 a 16 V. La dirección de LED en serie permite un compartimiento excepcional para conseguir una iluminación uniforme. La elevada frecuencia operativa y la mayor integración del SC4505 reducen el espacio de tarjeta y los costes del subsistema display / flash.

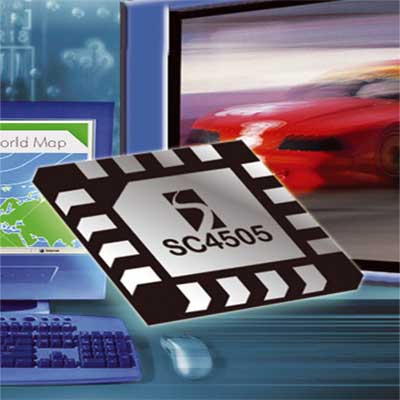

El SC4505, que se presenta en un encapsulado MLPQ de 16 pines compatible con la normativa RoHS / WEEE, emplea una regulación que optimiza su operación para intentar conseguir la máxima eficiencia de corriente de carga en cada serie. Esta tecnología innovadora se adapta a los requerimientos de potencia instantánea del sistema, disminuyendo así la disipación y manteniendo una elevada eficiencia. Por lo tanto, este convertidor DC/DC flexible es ideal para dirigir displays de iluminación trasera en múltiples dispositivos, tales como PDA, productos GPS o consolas portátiles que soporten displays LCD de 5 a 7”.
