Nuevos DAC de 24 bits de Asahi Kasei para telefonía móvil




  Asahi Kasei EMD Corporación anuncia el lanzamiento de dos nuevos DAC de 24 bits, de muy bajo consumo, el AK4370 y el AK4371, con amplificadores integrados para auriculares de telefonía móvil.

ELF - Estas incorporaciones a la familia Audio2go de Asahi utilizan las probadas funcionalidades de los modelos anteriores, a la vez que añaden nuevas características avanzadas a la familia de AK436X DACs.

El AK4371 incorpora una PLL, soporte externo para BICK y LRCK como fuente de reloj. Además de reloj estándar para teléfonos celulares y USB. De esta manera es más fácil sincronizar el DAC con el procesador, sin utilizar un reloj principal.

Los AK4370 y AK4371 incorporan controles de volumen analógico y digitales incorporados. También incluyes cuatro y seis entradas analógicas respectivamente, que se pueden mezclar internamente y que eliminan la necesidad de de interruptores externos.

Además, el AK4371 también tiene un amplificador mono integrado con entrada a 600 ohmios, que lo hacen ideal para su utilización con dispositivos de manos libres.

Los AK4370 y los AK4371 tienen un consumo de energía de 6.8mW a 1.8V, siendo un ahorro de energía significativo, pudiendo aumentar así la duración de la batería de los dispositivos donde sean empleados.

La gestión de energía, control de volumen y mezcla de entradas son controladas mediante un bus I 2 C. El voltaje mínimo de funcionamiento de 1.6 voltios reduce considerablemente el consumo de energía y la disipación de calor, además de facilitar su interconexión con los procesadores. Además, en el caso del AK4371, al llevar la entrada de alimentación referenciada, aumenta considerablemente su tolerancia al ruido.

El AK4370 estará disponible en el encapsulado de 24 pin QFN y el AK4371 en 32 pin QFN.

AK4370
Principales Caracteristicas Tecnicas AK4370
  1. Applications: Mobile Phone, PDA, Portable Media Player
  2. Multi-bit DAC
  3. Sampling Rate
       - 8kHz ~ 48kHz
  4. On chip perfect filtering 8 times FIR interpolator
       - Passband: 20kHz
       - Passband Ripple: ±0.02dB
       - Stopband Attenuation: 54dB
  5. Digital De-emphasis Filter: 32kHz, 44.1kHz and 48kHz
  6. System Clock
       - 256fs/384fs/512fs/768fs/1024fs
       - Input Level: AC Couple Input Available
  7. Audio I/F Format: MSB First, 2’s Complement
       - I2S, 24bit MSB justified, 24bit/20bit/16bit LSB justified
       - Master/Slave Mode
  8. Digital Mixing: LR, LL, RR, (L+R)/2
  9. Bass Boost Function
  10. Digital ATT
  11. Analog Mixing Circuit: 4 Inputs (Single-ended or Full-differential)
  12. Stereo Lineout
       - S/N: 90dB@3.3V
       - Output Volume: +6 to –24dB (or 0 to –30dB), 2dB step
  13. Headphone Amplifier
       - Output Power: 40mW x 2ch @16, 3.3V
       - S/N: 92dB@3.3V
       - Pop Noise Free at Power-ON/OFF and Mute
       - Output Volume: 0 ~ –63dB & +12/+6/0 dB Gain
    1.5dB step (0 ~ –30dB), 3dB step (–30 ~ –63dB)
  14. P Interface: 3-wire/I2C
  15. Power Supply: 1.6V ~ 3.6V
  16. Power Supply Current: 3.8mA @1.8V (6.8mW, DAC+HP, No output)
  17. Ta: -30 ~ 85°C
  18. Small Package: 24pin QFN (4mm x 4mm, 0.5mm pitch)
  19. Register Compatible with AK4368
  20. Evaluation Board: AKD4370

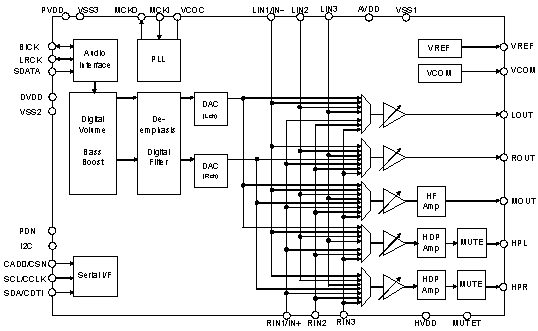

AK4371
Principales Caracteristicas Tecnicas AK4371
  1. Applications: Mobile Phone, PDA, Portable Media Player
  2. Multi-bit DAC
  3. Sampling Rate
       - 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz,
        44.1kHz and 48kHz
  4. On chip perfect filtering 8 times FIR interpolator
       - Passband: 20kHz
       - Passband Ripple: ±0.02dB
       - Stopband Attenuation: 54dB
  5. Digital De-emphasis Filter: 32kHz, 44.1kHz and 48kHz
  6. System Clock
       - PLL Mode (MCKI): 27MHz, 26MHz, 19.8MHz, 19.68MHz, 19.2MHz,
    15.36MHz, 14.4MHz, 13MHz, 12MHz and 11.2896MHz
       - PLL Mode (BICK or LRCK): 64fs, 32fs or fs
       - EXT Mode: 256fs/384fs/512fs/768fs/1024fs
       - Input Level: AC Couple Input Available
  7. Audio I/F Format: MSB First, 2’s Complement
       - I2S, 24bit MSB justified, 24bit/20bit/16bit LSB justified
       - Master/Slave Mode
  8. Digital Mixing: LR, LL, RR, (L+R)/2
  9. Bass Boost Function
  10. Digital ATT
  11. Analog Mixing Circuit: 6 Inputs (Single-ended or Full-differential)
  12. Stereo Lineout
       - S/N: 90dB@3.3V
       - Output Volume: +6 to –24dB (or 0 to –30dB), 2dB step
  13. Mono Hands-free Output
       - Output Power: 0.8mW @ 600 3.3V
       - Output Volume: +6 to –24dB (or 0 to –30dB), 2dB step
  14. Headphone Amplifier
       - Output Power: 40mW x 2ch @16, 3.3V
       - S/N: 92dB@3.3V
       - Pop Noise Free at Power-ON/OFF and Mute
       - Output Volume: 0 ~ –63dB & +12/+6/0 dB Gain 1.5dB step (0 ~ –30dB),
    3dB step (–30 ~ –63dB)
  15. P Interface: 3-wire/I2C
  16. Power Supply: 1.6V ~ 3.6V
  17. Power Supply Current: 3.8mA @1.8V (6.8mW, DAC+HP, No output)
  18. Ta: -30 ~ 85°C
  19. Small Package: 32pin QFN (4mm x 4mm, 0.4mm pitch)
  20. Register Compatible with AK4368
  21. Evaluation Board: AKD4371


Lunes, 04 Junio, 2007 - 10:00
