Asahi Kasei EMD corporación, acaba de lanzar al mercado su nuevo convertidor analógico-digital de bajo consumo AK4646, con amplificador estereo integrado. El AK4646 incorpora un preamplificador para micrófono, control automático de volumen (ALV) y un filtro de ruido de alto rendimiento, haciéndolo ideal para incorporarlo a cámaras de digitales de video y otros sistemas de grabación de audio.

(ELF) - El filtro incorporado elimina virtualmente el ruido captado por el micrófono, mientras que el ecualizador puede utilizarse para reducir el ruido mecánico generado por la videocámara ó dispositivo de grabación donde se este utilizando el integrado.

El integrado proporciona preamlificadores de bajo ruido para micrófonos, fuente de alimentación para micrófonos de condensador, control de volumen automático (ALV) y control de volumen digital para grabación/reproducción y un amplificador con una salida de 400mW. El muestreo esta entre 7.35 a 48 Khz y la alimentación a partir entre 2.2 a 3.6V.

El AK4646 gestiona el ahorro de energía mediante desconexión/conexión de cada bloque del integrado y conexión con microprocesador a través de interfaz de tres hilos. Una alimentación independiente de 1.6 voltios proporciona la posibilidad de conectar con una CPU de bajo consumo.

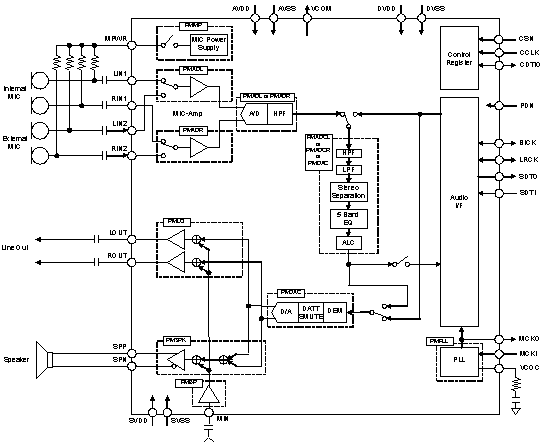

Principales Caracteristicas Tecnicas

Applications: Digital still camera, Digital video camera
Recording Function
· Stereo Mic Input (Full-differential or Single-ended)
· Stereo Line Input
· MIC Amplifier (+32dB/+29dB/+26dB/+23dB/+20dB/+17dB/+10dB/0dB)
· Digital ALC (Automatic Level Control)
(+36dB ~ -54dB, 0.375dB Step, Mute)
· ADC Performance: S/(N+D): 83dB, DR, S/N: 86dB (MIC-Amp=+20dB)
S/(N+D): 88dB, DR, S/N: 95dB (MIC-Amp=0dB)
· Wind-noise Reduction Filter
· 5 Band Notch Filter
· Stereo Separation Emphasis
Playback Function
· Digital De-emphasis Filter (tc=50/15s, fs=32kHz, 44.1kHz, 48kHz)
· Digital ALC (Automatic Level Control)
(+36dB ~ -54dB, 0.375dB Step, Mute)
· Stereo Separation Emphasis
· Stereo Line Output
- Performance: S/(N+D): 88dB, S/N: 92dB
· Mono Speaker-Amp
- S/(N+D): 60dB@150mW, S/N: 90dB
- BTL Output
- Available for both Dynamic and Piezo Speaker
- Output Power: 400mW@8 (SVDD=3.3V)
· Analog Mixing: Mono Input
Power Management
Master Clock:
(1) PLL Mode
· Frequencies:
12MHz, 13.5MHz, 24MHz, 27MHz (MCKI pin)
1fs (LRCK pin)
32fs or 64fs (BICK pin)
(2) External Clock Mode
· Frequencies: 256fs, 512fs or 1024fs (MCKI pin)
Output Master Clock Frequencies: 32fs/64fs/128fs/256fs
Sampling Rate:
· PLL Slave Mode (LRCK pin): 7.35kHz ~ 48kHz
· PLL Slave Mode (BICK pin): 7.35kHz ~ 48kHz
· PLL Slave Mode (MCKI pin):
8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz
· PLL Master Mode:
8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz
· EXT Slave Mode:
7.35kHz ~ 48kHz (256fs), 7.35kHz ~ 26kHz (512fs), 7.35kHz ~ 13kHz (1024fs)
P I/F: 3-wire Serial
Master/Slave mode
Audio Interface Format: MSB First, 2’s compliment
· ADC: 16bit MSB justified, I2S
· DAC: 16bit MSB justified, 16bit LSB justified, 16-24bit I2S
Ta = -30 ~ 85°C
Power Supply:
· AVDD: 2.2 ~ 3.6V (typ. 3.3V)
· DVDD: 1.6 ~ 3.6V (typ. 3.3V)
· SVDD: 2.2 ~ 4.0 V (typ. 3.3V)
Package: 32pin QFN (5mm x 5mm, 0.5mm pitch)
Pin/Register Compatible with AK4642EN/AK4643EN
Evaluation Board: AKD4646

Martes, 05 Junio, 2007 - 10:00
