El margen de frecuencia abarca desde 10 mHz hasta 12,5 MHz,permitiendo el display LC de alto contraste la lectura para la frecuencia ajustada de la señal ypara su amplitud.

El HM8150 permite el acceso rápido y sencillo a señales estándar como lasenoidal, cuadrada, triangular, rampa y pulso mediante la pulsación directa sobre una tecla.Las señales senoidales y rectangulares pueden generarse hasta una frecuencia de 12,5 MHz.Gracias a su rapidez en el tiempo de subida, siendo este inferior a 10 ns, y la sobreoscilaciónmínima, el HM8150 alcanza en su categoría de precio una calidad de señal extraordinariaespecialmente en modo de señal pulso y rectangular.

Además, la función arbitraría, con unafrecuencia de muestreo de 40 MSa/s, permite al usuario generar sus propias señales. Lafunción de pulso posibilita la generación de impulsos positivos y negativos con un anchovariable a partir de 100 ns y con una frecuencia de repetición de 5 MHz. La salida suministrauna tensión de señal que llega hasta los 20 Vpp en circuito abierto, está protegido al cortocircuito y contra tensiones externas hasta máx. ±15 V.

La entrada de modulación externapermite la modulación en amplitud de la señal sintetizada en un margen de 0 hasta 100% y conun ancho de banda de 20 kHz. Las funciones del equipo se completan de forma óptima, con elmodo de vobulación (sweep), la posibilidad de trabajar con disparos externos y la entradaexterna de puerta (gate). El usuario constatará que a pesar de la gran cantidad de funcionesincluidas, el equipo es de utilización intuitiva y sencilla.

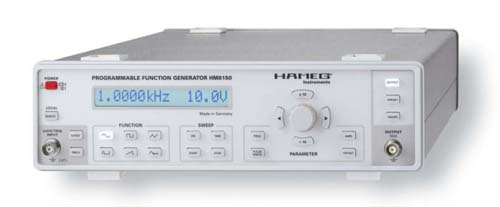

HM8150
