Amplificador audio 12W x 2

Amplificador audio 12W x 2

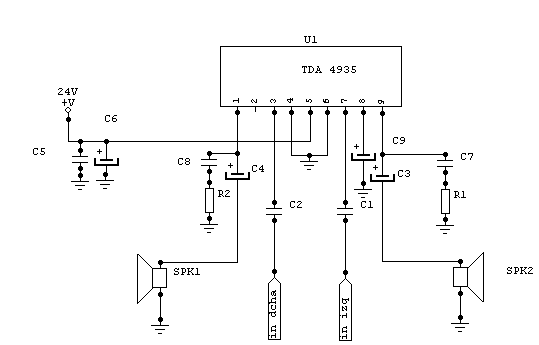

Este amplificador está formado principalmente por un TDA4935 . Su ganancia en tensión es de 20 Db. Su banda de paso va de 40 Hz a 30 Khz. Su distorsión es inferior al 1%. El montaje de este amplificador es muy sencillo. Únicamente hay que tener precaución a no equivocarnos con el patillaje del circuito integrado. Es importante colocar algún tipo de disipador en el TDA ya que si permanece mucho tiempo encendido podría sobrecalentarse.  Los altavoces deben soportar una potencia de 20 W.

Alimentación:

  • V max: simple 24V DC
  • I  max: 1A

Componentes:

R1 1 Ω 3W C1 220 nF IC1 TDA4935
R2 1 Ω 3W C2 220 nF
SPK1 altavoces 8 ΩC3 1000 µF
SPK2 altavoces 8 ΩC4 1000 µF
C5 220 nF
C6 1000 µF
C7 220 nF
C8 220 nF
C9 100 µF
