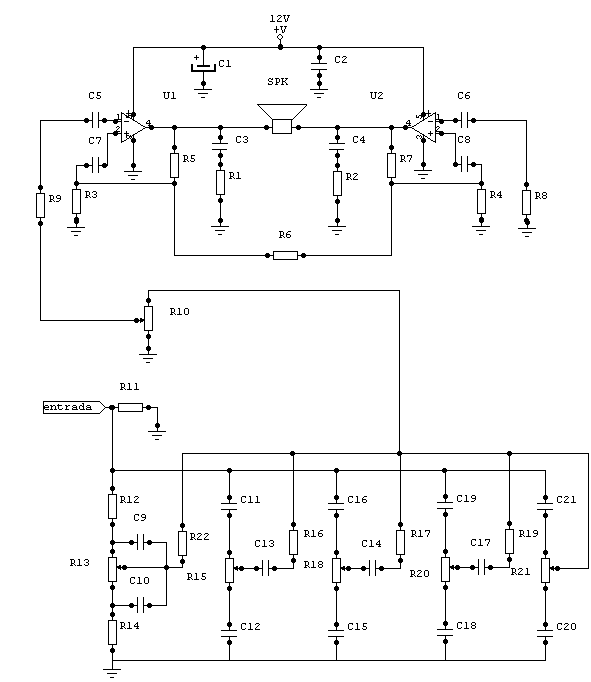

Amplificador audio 20 Watt ecualizado
Alimentación:
- V max: simple 18V DC
- I max: 3A
Componentes:
| R1 1 Ω 3W | C1 1000 µF | IC1 TDA2002 |
| R2 1 Ω 3W | C2 100 nF | IC2 TDA2002 |
| R3 2.7 Ω 3W | C3 150 nF | SPK altavoz de 8 Ω |
| R4 2.7 Ω 3W | C4 150 nF | |
| R5 270 Ω | C5 2.2 µF | |
| R6 5.6 Ω 3W | C6 2.2 µF | |
| R7 270 Ω | C7 470 µF | |
| R8 10 kΩ | C8 470 µF | |
| R9 10 kΩ | C9 1 µF | |
| R10 10 kΩ potenciómetro | C10 1 µF | |
| R11 56 Ω 1W | C11 47 nF | |
| R12 16 kΩ | C12 470 nF | |
| R13 47 kΩ potenciómetro | C13 1 µF | |
| R14 470 Ω | C14 1 µF | |
| R15 47 kΩ potenciómetro | C15 150 nF | |
| R16 22 kΩ | C16 16 nF | |
| R17 16 kΩ | C17 1 µF | |
| R18 47 kΩ potenciómetro | C18 68 nF | |
| R19 8.8 kΩ | C19 8.8 nF | |
| R20 47 kΩ potenciómetro | C20 10 nF | |
| R21 47 kΩ potenciómetro | C21 1 nF | |
| R22 10 kΩ |
