Amplificador audio 40 W x 4

Amplificador audio 40 W x 4

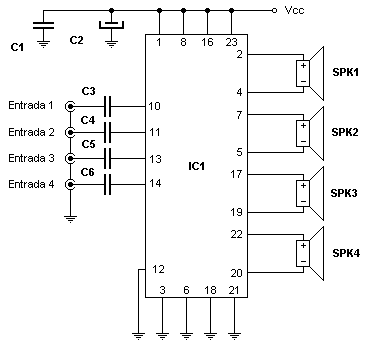

Este circuito entrega a cuatro altavoces el total de 40w sobre 4Ω. La distorsión harmónica total es algo elevada, cerca del 10% a máxima potencia. Pero a media exigencia (20w) no llega al 2%.

Internamente el chip dispone de ocho amplificadores operacionales que son dispuestos en puente, permitiendo así que cada terminal del altavoz sea alimentada. No hay que conectar el terminal de altavoz negativo a masa, porque se estaría produciendo un corto circuito en la salida.

Como siempre en esta clase de desarrollos, la disipación térmica es un factor decisivo ya que una correcta refrigeración garantiza un funcionamiento estable, pero una ventilación deficiente puede dañar el circuito. Pese a tener protección térmica interna un calentamiento excesivo es letal para el integrado.

Para las entradas utilice cable apantallado y clavijas RCA hembra.

Alimentación :

  • V max: simple 15V DC
  • I  max: 10A

Componentes:

C1 100 nF SPK1 altavoz 4 ΩIC1 TDA8571
C2 2200 µF SPK2 altavoz 4 Ω
C3 470 nF SPK3 altavoz 4 Ω
C4 470 nF SPK4 altavoz 4 Ω
C5 470 nF
C6 470 nF
