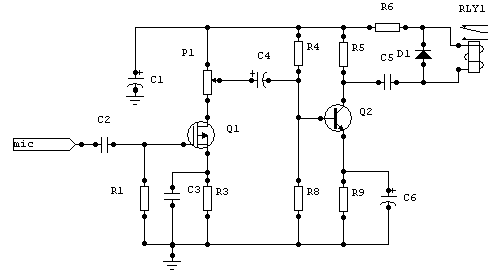

Conmutador por ruido

Circuito electronico



Interruptor accionado por ruido. Los contactos del rele se pueden utilizar para excitar cualquier carga, siempre que no se exceda los parámetros del rele.

Alimentación:

  • V max: simple 12V DC
  • I  max: 0.1A

Componentes:

R1 1.5 MΩ C1 100 µF D1 1N4007
R3 3.9 kΩ C2 1 µF Q1 HEP801
R4 150 kΩ C3 10 µF Q2 HEP50
R5 18 kΩ C4 10 µF
R6 560 Ω C5 1 µF
R8 10 kΩ C6 1 µF
R9 1 kΩ
P1 5 kΩ potenciómetro
