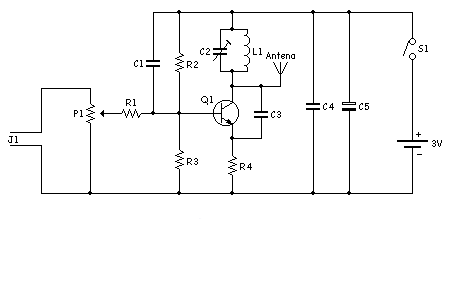

Emisor audio TV via FM

Emisor audio TV via FM

Sencillo emisor FM que podemos conectar al la salida de un televisor o cualquier dispositivo que deseemos escuchar el audio a distancia.

La recepción se puede hacer a través de una radio FM

La antena puede ser realizada con un pequeño alambre.

Alimentación:

  • V max: simple12 DC
  • I  max: 0.1A

Componentes:

R1 100 kΩC1 4,7 nFQ1 BF494
R2 33 kΩC2 Trimmer
R3 22 kΩC3 47 pF
R4 47 ΩC4 100 nF
P1 100 Ω PotenciómetroC5 47 µF
