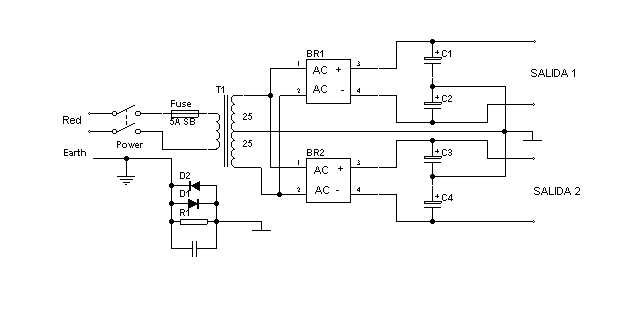

Fuente alimentación simétrica dos salidas

Fuente alimentación simétrica dos salidas

Con esta fuente de alimentación es posible alimentar dispositivos que no sean excesivamente exigentes en cuanto a regulación de tensión.

Con un secundario el transformador de 25-0-25 se consiguen en cada una de las salidas +/-35V.Variando el secundario el transformador conseguiremos otros valores a la salida, en función de nuestras necesidades.

También es posible conseguir que una de las salidas tenga valor diferente colocando un transformador en el que los secundarios no sean iguales.

Alimentación :

  • V max: tensión de red
  • I  max:

Componentes:

R1 10Ω 10W C1 10000 µF 65V D1 1N4007
  C2 10000 µF 65V D2 1N4007
  C3 10000 µF 65V BR1 puente rectificador según necesidades
  C4 10000 µF 65V BR2 puente rectificador según necesidades
  C5 100 nF 400V
