Medidor R.O.E.

Medidor R.O.E.

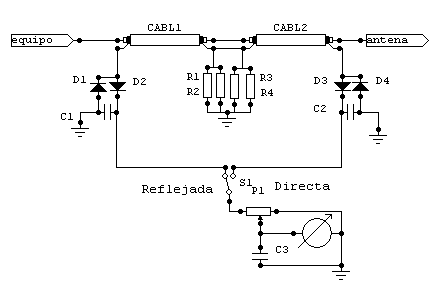

La línea de medida se realiza con cable RG-213, cortando un trozo de 17 cm. en el que se pelara 1 cm. en cada extremo. En el centro de este cable se pelara la funda 1 cm., cortando la malla por el centro y se separaran las partes, dejando el vivo del cable intacto y aislado, en las dos partes de la malla se conectaran las resistencias 1-2 y 3-4.

Alimentación:

  • V max: sin alimentación externa
  • I  max:

Componentes:

R1 100 ΩC1 1000 pF D1 OA91
R2 100 ΩC2 1000 pFD2 OA91
R3 100 ΩC3 100.000 pF palcoD3 OA91
R4 100 Ω2 conectores PL ó ND4 OA91
P1 10 kΩconmutador de 2 posiciones 1 circuitoVúmetro de 1 µV fondo de escala.
