Preamplificador recepción RF para 140-150 Mhz

Preamplificador recepción RF para 140-150 Mhz

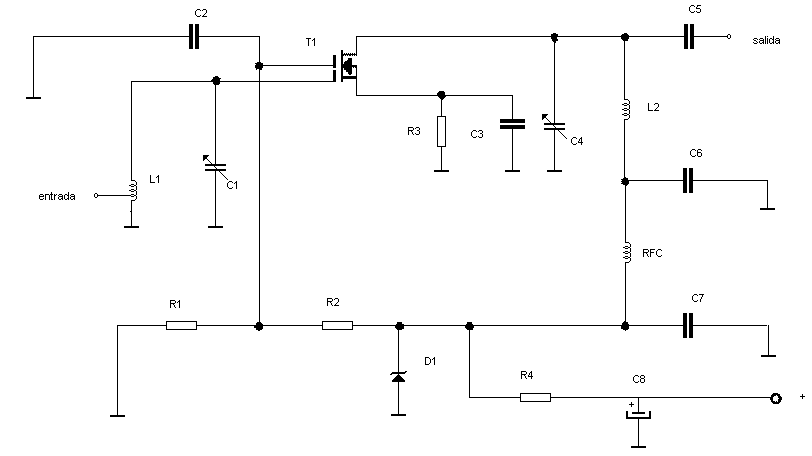

Este circuito utiliza un transistor tipo 2SC2498 , el cual es un transistor MOS de efecto de campo (FET) de doble compuerta aislada protegida. Se eligió este transistor porque tiene una elevada ganancia hasta los 400 Mhz aproximadamente, lo cual lo hace apto para funcionar en VHF. Este FET trabaja en configuración de fuente común con polarización fija de puerta 2 y entrada de señal por puerta 1. Este tipo de configuración es excelente para conseguir alta ganancia con buena estabilidad. R3 da la polarización de fuente para que el transistor funcione correctamente; C3 desacopla a R3 para la corriente alterna. D1 mantiene la tensión de alimentación del circuito estabilizada, ante cualquier variación de la tensión que proviene de la fuente de alimentación.

La ganancia de este circuito es de 15 Db.

La caja debería ser metálica para reducir al máximo las interferencias, y la masa del circuito unida a ella.

El condensador C8 es recomendable soldarlo fuera de la placa impresa, entre el cable de alimentación y la carcasa metálica de la caja.

AJUSTE:

  1. Sintonice en el receptor una pequeña señal.
  2. Coloque la señal al preamplificador.
  3. Mueva C1 hasta lograr la máxima indicación en el S-meter del receptor.
  4. Repita la operación sobre C4.
  5. Para lograr un ajuste más fino repita la operación siguiendo el orden C1 - C4.

Alimentación:

  • V max: simple 12V DC
  • I  max: 0.2A

Componentes:

R1 47 kΩC1 Trimer de 1,5 a 12 pFD1 1N759A diodo zener 12V ½W
R2 100 kΩC2 1 nF cerámicoT1 2SC2498
R3 270 ΩC3 1 nF cerámicoRFC Choque de RF de 33 µH
R4 220 ΩC4 Trimer de 1,5 a 12 pF
 C5 3.3 pF cerámico
 C6 1 nF cerámico
 C7 1 nF cerámico
 C8 10 µF


L1 5 vueltas de alambre de 0,8 mm de diámetro sobre una forma de 12 mm



L2 íDEM L1 pero con cuatro vueltas y sin derivación
