Secuenciador de 5 canales y 2 efectos

Secuenciador de 5 canales y 2 efectos

Este circuito controla cinco salidas de 220V las que pueden conectarse cada una a circuitos de luces que se encenderán secuenciálmente. Por medio de un potenciómetro se puede regular la velocidad de desplazamiento y por medio de un interruptor se puede seleccionar el efecto (IDA ó IDA y VUELTA).

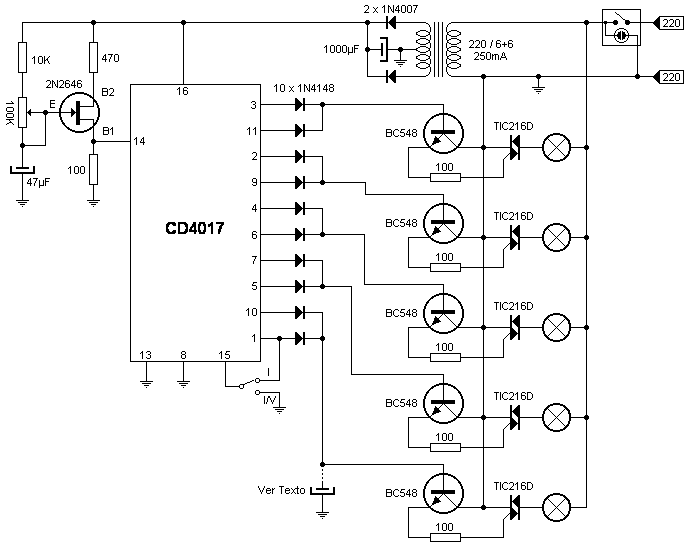

El circuito esta formado por un divisor por 10, un oscilador transistorizado, la etapa de actuación de potencia y la fuente de alimentación. A cada pulso en la pata 14 el integrado avanza un paso en las terminales (el orden es: 3, 2, 4, 7, 10, 1, 5, 6, 9, 11 -- En ese orden -- y luego repite). Si se aplica un pulso en la pata 15 el integrado vuelve a comenzar desde el terminal 3, por lo que el interruptor en posición I, cuando la cuenta llega al terminal 1 reinicia y, cuando el interruptor esta en I/V la cuenta se efectúa completa.  Los diez diodos 4148 hacen que la corriente solo vaya del integrado a las bases y no vuelva de regreso cuando se pasa de vuelta o de ida. Si se colocan condensadores en las bases de los transistores de valores que pueden rondar los 47 µF (este valor debe ser experimentado) se logra un efecto de apagado suave (dimmer) muy agradable a la vista. Mientras mas alto el valor de estos condensadores mas tiempo permanecerá encendido el canal y mas suave será el apagado.

Alimentación:

  • V max: red eléctrica
  • I  max:
