| Asunto: RE: Re: RE: Re: Existen conversores S/P y P/S de 12 bits o 1  Publicado: 29 May, 2006 - 11:57 |
|
Nuevo en el Foro
Registrado: 05 Abr, 2006
Mensajes: 15
|
| ok buscando......................
gracias nuevamente..........haber si al final lo conseguimos | |
| |
| |
|
|
 |
| | Asunto: Publicado: 29 May, 2006 - 11:58 |
|
Nuevo en el Foro
Registrado: 05 Abr, 2006
Mensajes: 15
|

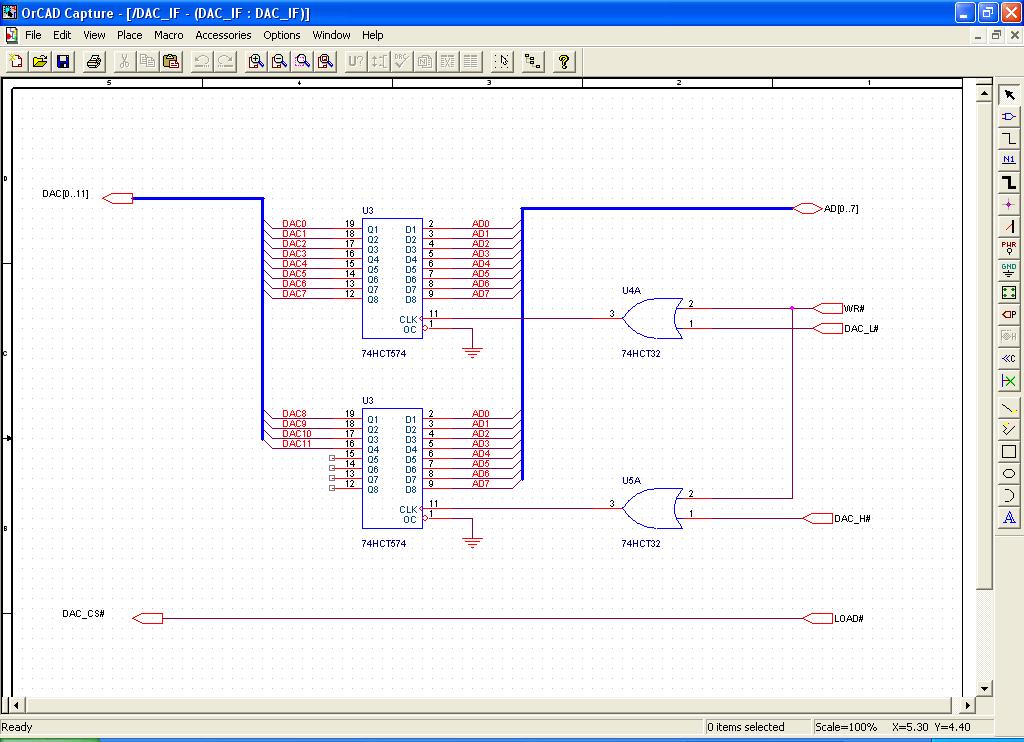

| Mira te subo una foto del esquema del circuito que estoy haciendo para que veas un poquito lo que voy hacer...........
las señales de orden de escritura ( WR#), carga de DAC ( parte baja y alta DAC_H# y DAC_L# ), AD[0..7] (es el bus de datos).......todas vienen dadas a traves del un microcontrolador ( 80C32 )......................
lo que estoy buscando es que la salida de los latch ( 74HCT574) ....que es la salida DAC[0..11] convertirla tambien a forma serie.......... para que te hagas una idea esta parte es el diseño es de un interfaz DAC general.......... para que luego a través de unos conectores o clavijas se puedan conectar a él DAC tanto tipo serie como paralelo.........lo que busco es hacer una interfaz lo mas general posible para que si quiero conectar un DAC serie se pueda...o bien conectar uno paralelo............
a los conectores de la interfaz le debo suministrar las entradas (señales) necesarias para conectar tanto DAC serie como paralelo ( yo debo suministrar esas entradas a los DAC a través de mi diseño ).......... y lo que le quiero dar es el bus de datos de mi micro tanto de forma serie como paralela.....y las señales necesarias para la activacion a través del microcontralodor.
no se si me explico............gracias por ayudarme y perdona por ser tan torpe en esto |
| Interfaz_DAC.JPG |
|
| |
| |
|
|
|
| | Asunto: Publicado: 29 May, 2006 - 11:59 |
|
Nuevo en el Foro
Registrado: 05 Abr, 2006
Mensajes: 15
|
| deseo transformar la señal DAC[0..11] a serie a traves de un conversor P/S.
Como no encuentro ninguno de 12 bits o de 16 bits, pues debo utilizar 2 de 8 bits..........y por eso mi pregunta de como debo hacerlo. gracias de nuevo | |
| |
| |
|
|
|
| | Asunto: Publicado: 29 May, 2006 - 12:02 |
|
Nuevo en el Foro
Registrado: 05 Abr, 2006
Mensajes: 15
|
| el conversor P/S que estoy pensando en utilizar es el 74hc165 por si te sirve.............
no se si fijandome en el datasheet de este conversor que te digo.......y para realizar la conversion de esos 12 bits de DAC[0..11] puede poner en el primer conversor P/S las 8 entradas de DAC0 a DAC7 ............. y unir la salida del conversor 1º (Q7) a la entrada del 2º conversor a través de Ds?? que te parece eso, se podria hacer y funcionaria?? | |
| |
| |
|
|
|
| | Asunto: RE: Re: RE: Re: Existen conversores S/P y P/S de 12 bits o 1 Publicado: 29 May, 2006 - 01:32 |
|
Fanatico de la Electronica
Registrado: 10 May, 2006
Mensajes: 619
|
| He mirado el integrado MM74HCT164. Es un registro serie paralelo. Debes conectar la última salida Q7 (la que sería el MSB, es decir, el primer bit que has metido) como entrada serie al siguiente registro (otro MM74HCT164). Debes tener en cuenta que tienes que hacer un clear cada 12 ciclos de reloj. (Utiliza un contador). Las salidas en paralelo serán válidas tras 12 ciclos, por tanto, usaría luego un latch para capturarlo. Puedes utilizar la señal load de los latch tras 12 ciclos a nivel alto y la señal reset del registro tras 12 ciclos a nivel bajo, de este modo se activará la señal load primero y desfasada 180 grados la señal de reset.
Un saludo,
pocavoz@gmail.com | |
| |
| |
|
|
|
| | Asunto: RE: Re: RE: Re: Existen conversores S/P y P/S de 12 bits o 1 Publicado: 29 May, 2006 - 07:10 |
|
Nuevo en el Foro
Registrado: 05 Abr, 2006
Mensajes: 15
|
| a ver una pregunta muy tonta y que me estoy liando...............la salida que tengo de los lacth ..........es en modo paralelo, no ??
Si es asi deberia utilazar un conversor P/S tipo 74hc165, no ?
gracias por la ayuda nuevamente. | |
| |
| |
|
|
|
| | Asunto: Re: RE: Re: RE: Re: Existen conversores S/P y P/S de 12 bits Publicado: 29 May, 2006 - 10:30 |
|
Nuevo en el Foro
Registrado: 29 May, 2006
Mensajes: 26
|
| | hola aquí te mando un diagrama, falta el contador hasta 12, si cuentas y el pulso 13 te servirá para habiltar los latches o bien un micro, efectuando un pulso positivo.atte |
| serieparalelo.jpg |
circuito sipo(en ingles)
|
| |
| |
|
|
|
| | Asunto: RE: Re: RE: Re: RE: Re: Existen conversores S/P y P/S de 12 Publicado: 29 May, 2006 - 11:36 |
|
Nuevo en el Foro
Registrado: 05 Abr, 2006
Mensajes: 15
|
| | menuda alegria me has dado.................muchisimas gracias voy a echarle un vistazo al esquema y estudiar a ver si me sirve para mi diseño y te cuento, aunque ya estoy viendo que me has solucionado algunas dudillas que tenia. muchas muchas gracias. | |
| |
| |
|
|
|
|
