| Autor | Mensaje |
|---|
| Asunto: medidor temperatura liquido  Publicado: 15 May, 2006 - 11:00 |
|
Nuevo en el Foro
Registrado: 15 May, 2006
Mensajes: 1
|
| Hola a todos/as!
Estoy intentando diseñar un aparato que, introduciendo una sonda de temperatura en un líquido, me de su temperatura. Ya se que los venden hechos pero necesito añadirlo a una máquina y debo hacerlo "a medida", es decir hacerme la placa, el display etc. El rango de temperatura que necesito es de +30ºC a +100ºC como mínimo, y los incrementos de 1 o 2º cada uno de ellos. Como hace 10 años que no cojo un soldador, ¿alguien se atreve a ayudarme? Seguro que para algun experto aqui presente debe ser fácil.
Muchas gracias!!! | |
| |
| |
|
|
 |
| | Asunto: RE: medidor temperatura liquido Publicado: 19 May, 2006 - 09:17 |
|
Vive en el foro
Registrado: 08 Jul, 2004
Mensajes: 253
Ubicación: Algorta (Vizcaya)
|
| Va por partes (tres envíos). El circuito está requeteprobado y va de cine, con un margen desde 9,9 bajo cero hasta 99,9 ºC.
El circuito teórico no es difícil. La alimentación es de 12V. El sensor de temperatura es un circuito integrado LM335 con aspecto de transistor. Hay que aislarlo sdecuadamente para que no se moje al sumergirlo en un líquido. |
| Termómetro Digt copia.jpg | | Descripción: | |
Descargar | | Nombre del archivo: | Termómetro Digt copia.jpg | | Tamaño: | 255,46 KB | | Descargado: | 4905 veces |
| |
| |
|
|
|
| | Asunto: RE: medidor temperatura liquido Publicado: 19 May, 2006 - 09:21 |
|
Vive en el foro
Registrado: 08 Jul, 2004
Mensajes: 253
Ubicación: Algorta (Vizcaya)
|
| Continuación (dos)
Hay que tener cuidado con la colocación de los componentes si utilizas el circuito impreso que te envío, porque hay algunas pistas que son bastante finas |
| Termómetro Digt_2.jpg | | Descripción: | |
Descargar | | Nombre del archivo: | Termómetro Digt_2.jpg | | Tamaño: | 107,57 KB | | Descargado: | 4719 veces |
| |
| |
|
|
|
| | Asunto: RE: medidor temperatura liquido Publicado: 19 May, 2006 - 09:32 |
|
Vive en el foro
Registrado: 08 Jul, 2004
Mensajes: 253
Ubicación: Algorta (Vizcaya)
|

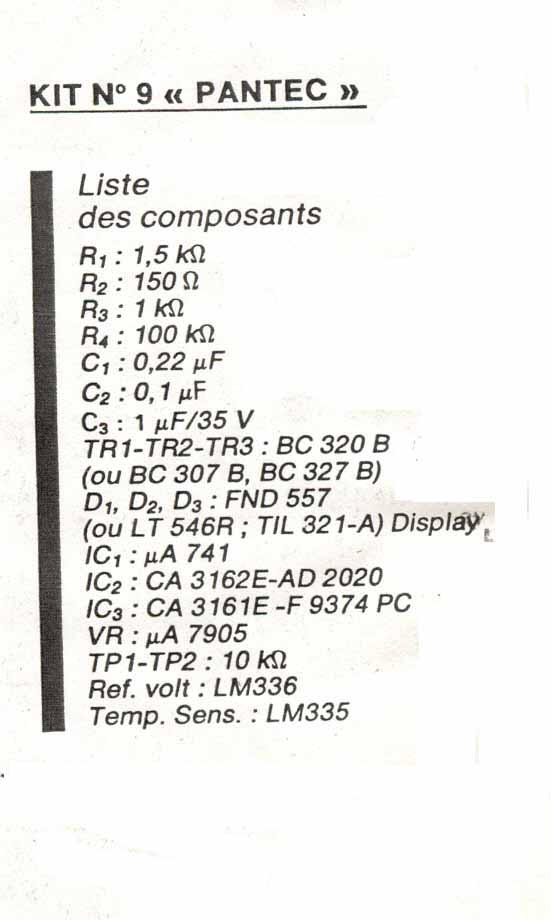

| Último envío. Lista de componentes.
Los dos potenciómetros se utilizan para los siguientes ajustes (puesta a cero y ajuste de la temperatura)
Una vez terminado el circuito y aislada la sonda (debe estar a menos de 50cm del circuito para que no haya problemas) se procede a los ajustes poniéndolo en tensión
1º Meter la sonda en agua destilada con hielo y ajustar TP1 hasta que el display marque 0 ºC
2º Meter la sonda en agua templada a unos 40ºC junto con un termómetro de precisión para ajustar TP2 hasta que ambos termómetros marquen lo mismo.
3º Repetir este ajuste pasados unos minutos.
4º Repetir todos los ajustes desde el principio.
Creo que con esto ya vale. Suerte |
| Termómetro Digt_3.jpg |
|
| |
| |
|
|
|
| | Asunto: RE: medidor temperatura liquido Publicado: 22 May, 2006 - 12:17 |
|
Vive en el foro
Registrado: 08 Jul, 2004
Mensajes: 253
Ubicación: Algorta (Vizcaya)
|

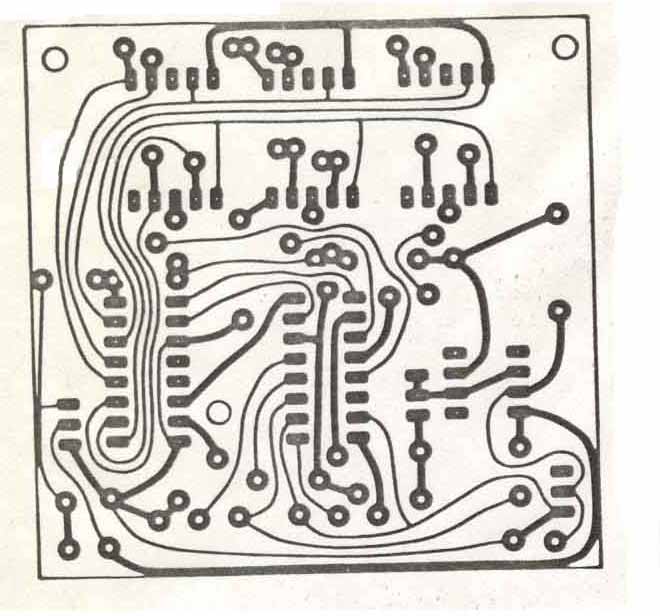

| | He encontrado un defecto en el circuito impreso debido al taladro para archivar la hoja, por lo cual aparece una pista cortada. Lo vuelvo a enviar, ya corregido. Saludos |
| Termometro_2corregido.jpg |
|
| |
| |
|
|
|
|
