| Que tal todos!!!
Estoy en un laboratorio de Energías Alternas y tenemos un problema muy importante que no nos permite medir correctamente Voltaje y corriente. Les Platico:
Los paneles alimentan un banco de baterías que por lo general tienen un voltaje entre terminales que va de 46VDC a 60VDC. Necesitamos medir la corriente que entra a las baterías, así como la que sale de las baterías hacia las cargas. El datalogger es un CR10X de campbell que acepta +-2.5Vdc en sus entradas.
Para medir voltaje, utilizamos un divisor de voltaje y unos seguidores de voltaje, todo para mantener el rango de medicion dentro de los +-2.5VDC que acepta el datalogger.
Para medir corriente usamos un censor BBP-150 de la marca Bell que tiene una salida de +-6VDC. De igual manera usamos un potenciómetro para reducir el rango de salida del censor de acuerdo a la entrada del datalogger.
El problema que tenemos está en la lectura de corriente, principalmente negativa, ya que la salida se desajusta según los valores calculados en una tabla.
por otro lado, parte del problema creo que radica en que la terminal negativa de las baterías se hace común con la tierra de la fuente que alimenta los operacionales y el censor de corriente, ya que si medimos únicamente la corriente sin hacer comun la terminal neativa y la tierra, la salida del censor al CR10X es perfectamente lineal y totalmente de acuerdo con la tabla. Alguien tiene idea de como puedo solucionar este problema? Algún truco, consejo etc será bien recibido
Gracias por leer este testamento.

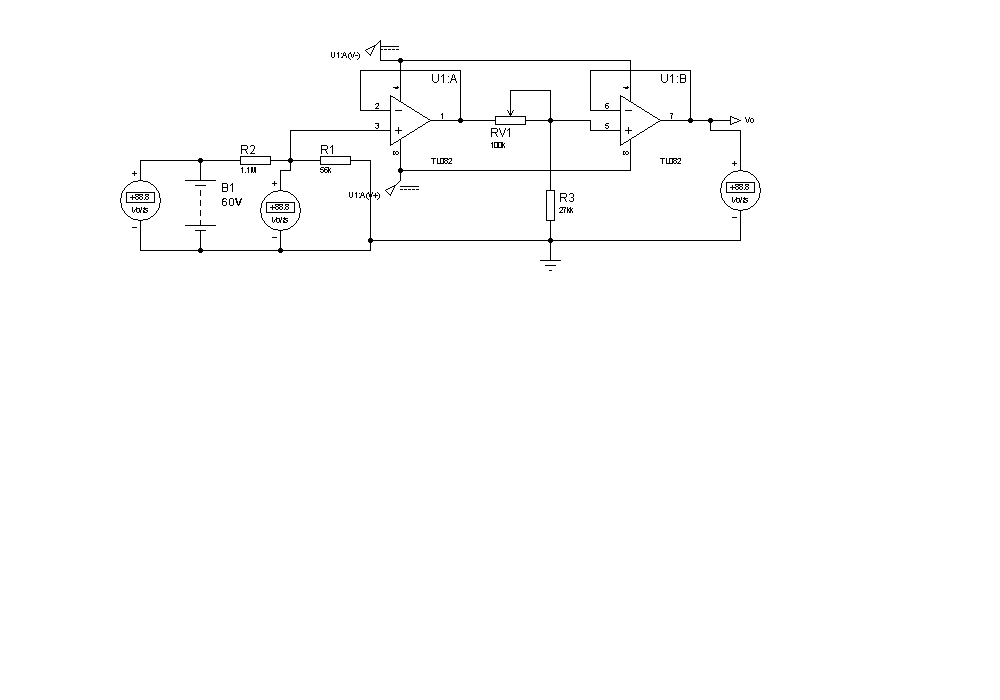

Adjunto el circuito de medición de voltaje. El de corriente es similar, solo en vez de tener las baterías tenemos la salida vdc del censor y su referencia que se une a la terminal negativa de baterías.[/img] |
| diagrama.jpg |
|
| |
| |
|
