| Autor | Mensaje |
|---|
|
 | Asunto: convertidor a/d con el adc 0804  Publicado: 04 Nov, 2007 - 11:45 |
|
Nuevo en el Foro
Registrado: 04 Nov, 2007
Mensajes: 4
Ubicación: ECUADOR
|
| | soy nuevo.. quisiera q m ayudn por fa con un convertidor analogico digital con el adc 0804.. que mida voltages de 0-5v 0-15 y 0-30v con visualizacion en un display 7 segmentos.. | |
| |
| |
|
|
 |
| |
| Asunto: correccion de los convertidores a/d Publicado: 04 Nov, 2007 - 11:51 |
|
Nuevo en el Foro
Registrado: 04 Nov, 2007
Mensajes: 4
Ubicación: ECUADOR
|
| | los convertidores de los que os hable son de +-5 +-15 y 0-30v | |
| |
| |
|
|
|
| | Asunto: Respuesta a convertidor a/d con el adc 0804 Publicado: 05 Nov, 2007 - 02:19 |
|
Experto
Registrado: 19 Nov, 2006
Mensajes: 162
|
| Hola DATO696.
El ADC 804 es un conversor A/D para adquisición de datos. Pero como lo que tú quieres hacer es simplemente un voltímetro digital, te valdría con los CA 3161 y CA 3162. Los cuales están hechos para esta función.

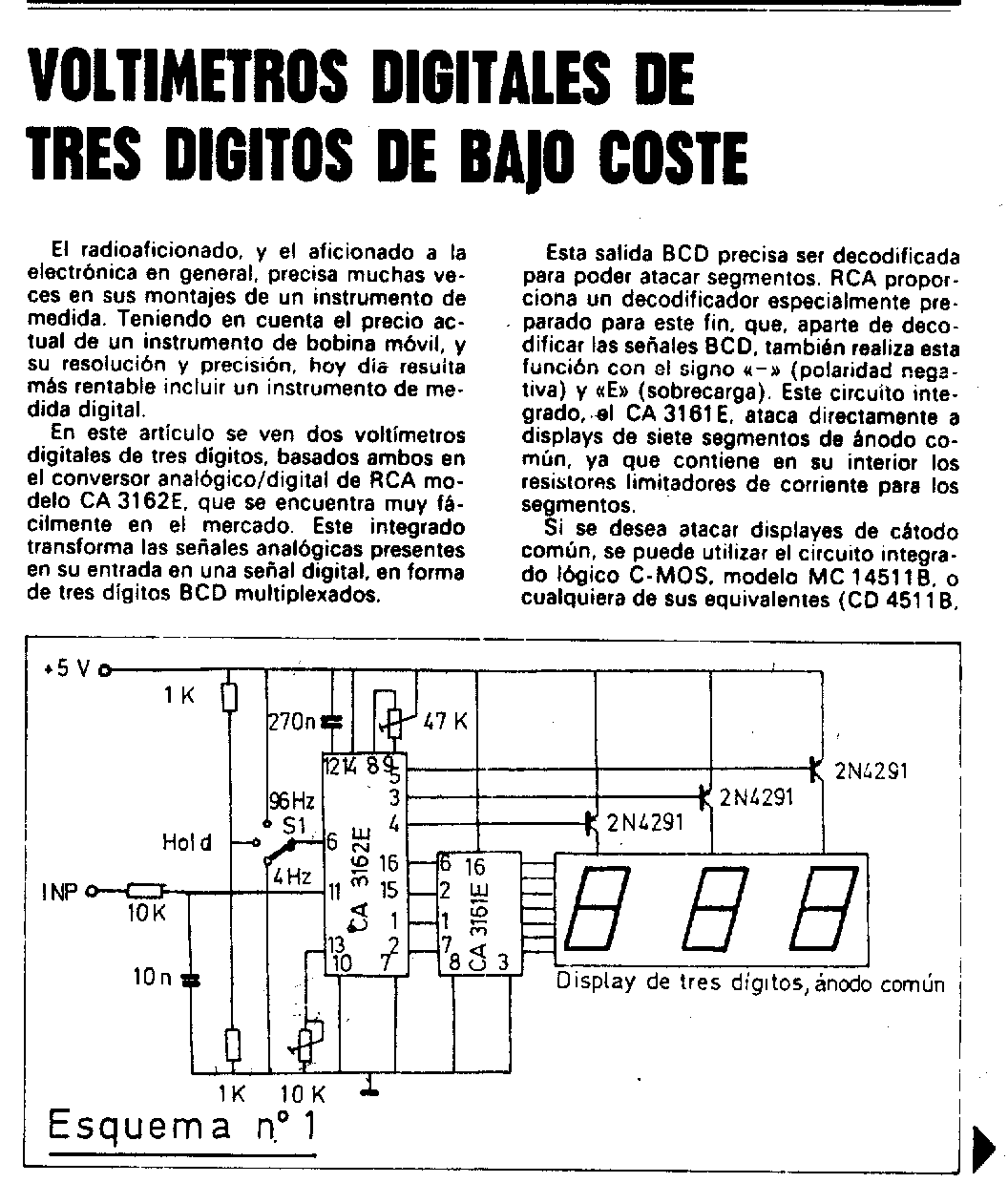

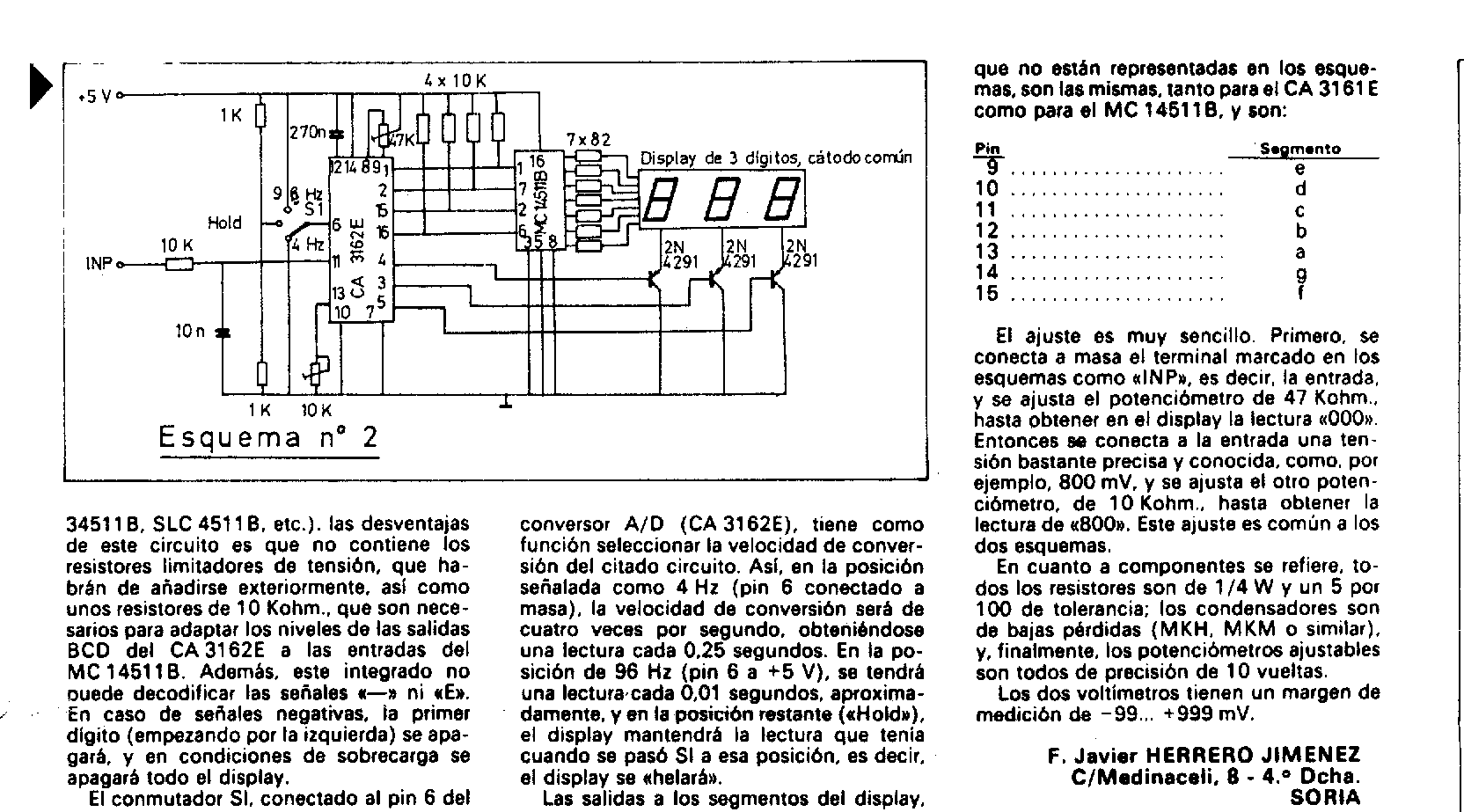

Aquí te dejo el esquema con dos posibilidades.
Hasta pronto. |
| voltim01.tif |
|
| voltim02.tif | | Descripción: | |
Descargar | | Nombre del archivo: | voltim02.tif | | Tamaño: | 187,69 KB | | Descargado: | 2461 veces |
| |
| |
|
|
|
| | Asunto: Respuesta a convertidor a/d con el adc 0804 Publicado: 05 Nov, 2007 - 03:39 |
|
Experto
Registrado: 19 Nov, 2006
Mensajes: 162
|
| Hola de nuevo DATO696.
Parece ser que las imágenes en TIF no han salido bien. Lo voy a intentar en JPG.
¡A ver, si así...! |
| voltim01.png |
|
| voltim02.png | | Descripción: | |
Descargar | | Nombre del archivo: | voltim02.png | | Tamaño: | 53,22 KB | | Descargado: | 1800 veces |
| |
| |
|
|
|
|
