Una ayudita. ¿que voltaje necesito para este circuito?

Índice de los Foros Electronica Facil » FOROS ELECTRONICA » Electronica analogica
Publicar nuevo tema   Responder al tema
Ver tema anteriorEntre para ver sus mensajes privadosVer tema siguiente
AutorMensaje
rave
Asunto: Una ayudita. ¿que voltaje necesito para este circuito? MensajePublicado: 28 Jun, 2008 - 01:34
Nuevo en el Foro
Nuevo en el Foro


Registrado: 28 Jun, 2008
Mensajes: 2

Hola a todos

Tengo el siguiente circuito, pero no se que voltaje necesita. A el va conectado un ventilador de 8cm de ordeanador (12v 0,125A) y una pequeña resistencia que calienta un poco (heater).

¿Lo conecto directamente a 220v? He probado con 12v y 0,7A pero parece no funcionar







Gracias!

 Ver perfil de usuario Enviar mensaje privado
Responder citando Volver arriba
elaficionado
Asunto:  MensajePublicado: 02 Jul, 2008 - 06:51
Vive en el foro
Vive en el foro


Registrado: 30 Sep, 2007
Mensajes: 261

Hola.
El condensador de color rojo que valor tiene.
De dónde conseguiste ese circuito.
Chao.
elaficionado.

 Ver perfil de usuario Enviar mensaje privado Enviar email
Responder citando Volver arriba
rave
Asunto:  MensajePublicado: 02 Jul, 2008 - 03:12
Nuevo en el Foro
Nuevo en el Foro


Registrado: 28 Jun, 2008
Mensajes: 2

En el condensador pone:

125K
250KC

 Ver perfil de usuario Enviar mensaje privado
Responder citando Volver arriba
elaficionado
Asunto:  MensajePublicado: 03 Jul, 2008 - 05:14
Vive en el foro
Vive en el foro


Registrado: 30 Sep, 2007
Mensajes: 261

Hola.
En la última foto hay un grabado que dice.
110V 205K
220V 105K
Tú medices que el condensador dice 125K 250KC.
Una pregunta, es 250KC ó 250VDC, sí es 250VDC, el circuito puede ser de 220V.
Chao.
elaficionado.

 Ver perfil de usuario Enviar mensaje privado Enviar email
Responder citando Volver arriba
neutro
Asunto: Re: Una ayudita. ¿que voltaje necesito para este circuito? MensajePublicado: 07 Jul, 2008 - 01:56
Habitual
Habitual


Registrado: 03 Jun, 2008
Mensajes: 118
Ubicación: Córdoba-España
[quote="rave"]
Hola, este circuito es muy curioso, aunque su consumo máximo, no debe superar 1 amperio.

Si lo alimentas a 220v c.a., el condensador debe ser de 105K; y es a 110v. de 205K,y el voltaje de estos que ronde el doble dal valor de la tensión nominal de red.

Debes tener en cuenta que mota dos "klixón", (son las dos cositas metálicas redondas)estos "klixón" actúan por temperatura, debes determinar si en su estado de reposo o normal, están abiertos o cerrados (NA o NC), dependiendo de este estado funcionarán o no los ventiladores.

Adjunto fotos "superpuestas"

neutro



Alimentar·FAN·12vcc_A_220-110vca_3.zip
 Descripción:

Descargar
 Nombre del archivo: Alimentar·FAN·12vcc_A_220-110vca_3.zip
 Tamaño: 111,33 KB
 Descargado: 603 veces


 Ver perfil de usuario Enviar mensaje privado
Responder citando Volver arriba
neutro
Asunto: Re: Una ayudita. ¿que voltaje necesito para este circuito? MensajePublicado: 07 Jul, 2008 - 02:01
Habitual
Habitual


Registrado: 03 Jun, 2008
Mensajes: 118
Ubicación: Córdoba-España
rave escribió:



Adjunto fotos "superpuestas"

No se que pasa, pero no me daja subir las fotos, y si las comprimo con zip, después no se ejecuta este.


Nada no puedo, pues dime una dirección y te lo envio directamente.

Lo siento..., suerte

neutro

 Ver perfil de usuario Enviar mensaje privado
Responder citando Volver arriba
MrCarlos
Asunto: Re: Una ayudita. ¿que voltaje necesito para este circuito? MensajePublicado: 05 Ago, 2009 - 08:10
Experto
Experto


Registrado: 18 Jul, 2009
Mensajes: 234
Ubicación: México
Hola:
Solucionaron Este Asunto ?? Si No, Esto Puede Ayudar (o a Otros).

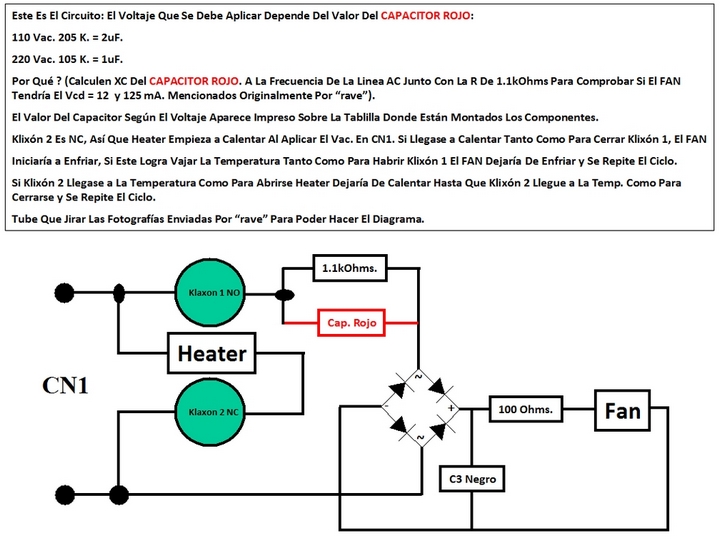

El Voltaje Que Se Debe Aplicar Para Que Funcione El FAN Está De Acuerdo Al Valor Del CAPACITOR ROJO.
Estos Datos Aparecen Impresos El La Tablilla Donde Están Montados Todos Los Componentes. (Ver Dibujo Adjunto).

Saludos
a Sus Ordenes.
