| Asunto: Fuente de alimentacion con potenciometro para lampara de led  Publicado: 09 Mar, 2009 - 07:28 |
|
Nuevo en el Foro
Registrado: 10 May, 2008
Mensajes: 3
|
| Puede que ya se haya respondido esto en algun hilo pero yo no dejo de tener dudas.
A ver si alguien me las puede resolver.
La lampara tiene 30x30 leds de 5mm. Estos son los datos:
Forward voltage 3,5V
Reverse current 20 mA
Max power disipation 80mW
Max continuous forward current 30mA
Max peak forward current 75mA
Reverse voltage 5-6V
La cosa seria como montar una fuente de alimentacion con un potenciometro para disminuir o aumentar el brillo de los leds hasta un maximo, mas que nada por seguridad.
Gracias de antemano. |
| panel.jpg |
|
| |
| |
|
|
 |
| | Asunto: Publicado: 09 Mar, 2009 - 11:29 |
|
Habitual
Registrado: 09 Feb, 2009
Mensajes: 110
Ubicación: España
|
| hola

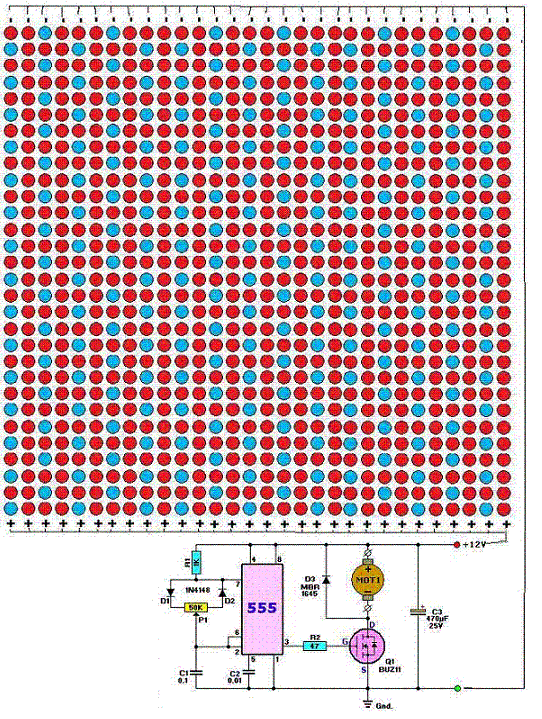

puedes utilizar un control de regulacion por pwm como el de la imagen
Pero devido a la gran cantidad de led que utilizas, seria aconsejable modificar un poco el esquema y el transistor ponerle una alimentacion aparte de unos 50v, con objeto de poder poner en serie el mayor numero de led posible. |
_________________
Proyectos con microcontroladores pic | |
| |
|
|
|
| | Asunto: Publicado: 11 Mar, 2009 - 01:39 |
|
Nuevo en el Foro
Registrado: 10 May, 2008
Mensajes: 3
|
| Ufff yo soldar bien pero, ando justito de electronica asi que si me lo puedes explicar un poco lo del cambio ese que habria que hacer te lo agradeceria,

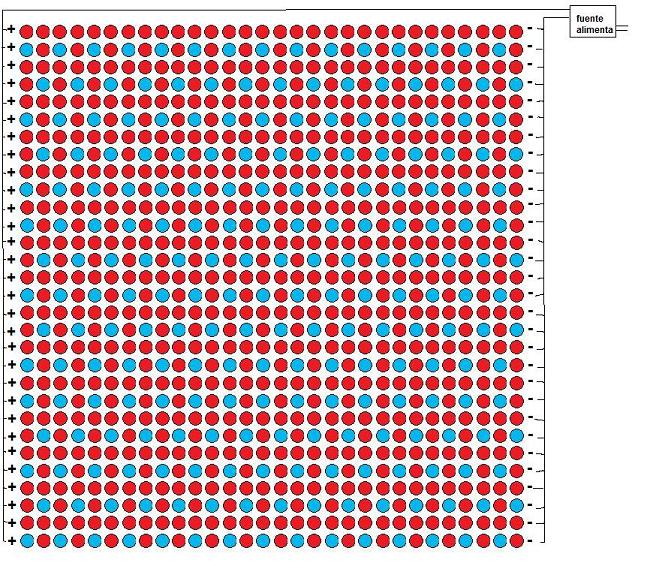

y otra cosa, me estaba preguntando si la colocacion de las tiras de leds esta bien o las puse mal,
estan puestas todas las tiras de modo que todos los anodos de las filas quedan a un lado y los catodos al otro, como viene dibujado en la imagen.
Algo asi, |
| lampara y fuente.gif |
|
| |
| |
|
|
|
| | Asunto: Publicado: 11 Mar, 2009 - 05:08 |
|
Habitual
Registrado: 09 Feb, 2009
Mensajes: 110
Ubicación: España
|
| si el esquema esta bien, aunque al poner los diodos en serie tienes que unir el anodo de un led con el catodo de otro.
Por otro lado si quieres poner 30 diodos en serie y cada led necesita 3,5v necesitaras una fuente de alimentacion de como minimo 105V.
Yo a cada serie le añadiria tambien una resistencia limitadora que se quede con un 5% de la tension de alimentacion, con objeto de absorver las variaciones que puedas tener en la fuente.
En el esquema que te puse tienes que quitar el motor y poner en su lugar el conjunto de led, pero el polo positivo de estos conectarlo a 110v, y hacer que el resto del circuito funcione a 12.
Si realizas correctamente los calculos puedes incluso coger la tension de red de 110v o 220v y rectificarlos para alimentar a esa tension los led. |
_________________
Proyectos con microcontroladores pic | |
| |
|
|
|
| | Asunto: Publicado: 12 Mar, 2009 - 06:15 |
|
Habitual
Registrado: 09 Feb, 2009
Mensajes: 110
Ubicación: España
|
| |
|
|
| | Asunto: Publicado: 14 Mar, 2009 - 02:59 |
|
Fanatico de la Electronica
Registrado: 14 Ago, 2005
Mensajes: 1894
|
| bueno micropic yo ya no sabria que dcirte leyendo los comentarios.
echaste cuentas que 30x30 diodos de alta luminosidad son un total de 900diodos..
y que 900diodos por 0.025 son 22.5amperios podrias utilizar una de estas.
http://www.olfer.com/fuentes/pdf-meanwe ... 0-spec.pdf
si te fijas en esta misma pajina hay abajo publizidad si la mueves encuentras una secion d fuentes de alimentacion esa es una d 100w aunque te vendria mejor una de 150w aunque la vrdad nose para qu quieres 900 diodos de alta luminosidad.
por cierto esas fuentes tienen la posiviladad de variar su voltaje un poco por ejemplo de 3v a 3,7 lo cual ya te valdria para variarle la mulinosidad de unos 0.02 a .03A por diodo solo que si mezclaslos diodos no todos tienn el mismo voltaje de anodo a catodo pero que te valdria igualmente | |
| |
| |
|
|
|
| | Asunto: Publicado: 14 Mar, 2009 - 07:01 |
|
Fanatico de la Electronica
Registrado: 14 Ago, 2005
Mensajes: 1894
|
| | posdata. si pones diodos de alta luminosidad en serie lo unico que aras es quemarlos todos y 900 diodos de alta luminosidad a 70cen cadauno y ya tirando por lo bajo, nose si mejor esperimentavas algo mas pequeño por lo demas, tambien los hay que peinan bombillas para que sean mas lucidas | |
| |
| |
|
|
|
| | Asunto: Publicado: 14 Mar, 2009 - 07:34 |
|
Fanatico de la Electronica
Registrado: 14 Ago, 2005
Mensajes: 1894
|
| | porcierto hay dodos de altaluminosidad que su corriente de anodo a catodo es de 12v o otros 24v eso te podria facilitar la construccion.ahora si te va a consumir demasiada corriente y la luz qu produce es un tanto molesta dado que la frecuencia luminica de un diodo s muy alta no como lamparas o fluorescentes que su frecuencia s mas baja aunque se pude evitar este problma avase de reflejar la luz y propagarla por un cuerpo translucido pero perderias algunos lumenes en el proceso. | |
| |
| |
|
|
|
|
